Adaptér na pripojenie cúvacej kamery k monitoru Toyota GEN5 / GEN6
27 €
Bez DPH: 22,50 €
  • Dostupnosť: Na sklade
  • Model: ADP-018

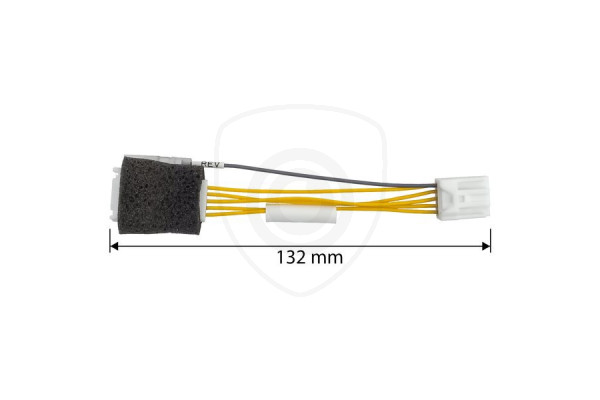

Redukcia na prepojenie cúvacej kamery s originálnym systémom pre vozidlá Toyota GEN5 a GEN6. Pomocou tohto adaptéra budete môcť napojiť cúvaciu kameru bez poškodenia kabeláže vo vozidle. Obraz z cúvacej kamery sa zobrazí automaticky na originálnom displeji po zaradení spiatočky. Parkovacia kamera sa napája na 20 pinový konektor, ako je znázornene v schéme zapojenia a vďaka tomu ostanú zachované všetky ovládacie funkcie v systéme vozidla. Adaptér obsahuje aj špeciálny kábel navrhnutý pre vozidlá, ktoré nemajú aktivačný kábel pre cúvacie kamery. Týmto káblom sa spustí kamera, aj keď ju pôvodne mediálny systém nepodporoval.

POZNÁMKA:
Ak máte cúvaciu kameru na 6V, môžete ju pripojiť aj priamo na 6V výstup, ktorý je vyvedený z adaptéra. V prípade, že je kamera na 12V, pripojte ju klasicky na cúvacie svetlo priamo alebo pomocou relé.

PRED KÚPOU:
Pred kúpou tohto produktu sa, prosím, uistite, že vaše originálne rádio bude kompatibilné s vybraným produktom. Po inštalácií je potrebné kameru zapnúť (odomknúť) cez OBD, resp. cez autodiagnostiku. Naprogramovaním cúvacej kamery cez diagnostiku dáte rádiu informáciu, že má nastavenú cúvaciu kameru a môže ju používať. Ak si nie ste stopercentne istí, kontaktujte našu technickú podporu a pripravte si nasledujúce informácie o vozidle: značka, model, rok výroby, typ autorádia (ak neviete zistiť typ autorádia, pripravte si fotografiu z jeho prednej a zadnej časti a pošlite nám ju emailom).



Prepojovací adaptér pre parkovaciu kameru sedí na tieto mediálne systémy vozidiel Toyota:

  • Toyota GEN5
  • Toyota GEN6

POZNÁMKA: Je možné pripojiť len kameru s NTSC formátom. V prípade, ak nemáte NTSC formát, odporúčame použiť prevodník.


Kompatibilita vozidiel Toyota GEN5:

Model Modelový ročník Systém Model autorádia
od do
Auris 2008 2014 GEN5 TNS510
Avensis 2006 2009
Corolla 2009 2010
Corolla Verso 2009
Hiace
Hilux 2006 2011
iQ 2008
Land Cruiser C150 2009 2013
Prius 2009 2011
RAV4 2008
Urban Cruiser 2009
Verso 2009 2011
Verso S 2006
Yaris 2006



Model Modelový ročník Systém Model auto rádia
od do
Auris 2006 2011 GEN5 B9030 (TNS700)
B9013 (TNS700)
Avensis 2009




Kompatibilita vozidiel Toyota GEN6:

Model Modelový ročník Systém Model autorádia
od do
Avensis 2009 2011 EU GEN6 B9012
Camry B9018
Hightlander 2012 B9028
Prius B9016 / B9019
RAV4 2013 B9017
Verso 2012 B9020 / B9029

Schéma zapojenia Toyota GEN5:

schéma zapojenia cúvacej kamery na originál monitor Toyota GEN5

Ako zapojiť cúvaciu kameru na originálny monitor Toyota GEN5 si môžete stiahnuť a vytlačiť z PDF.

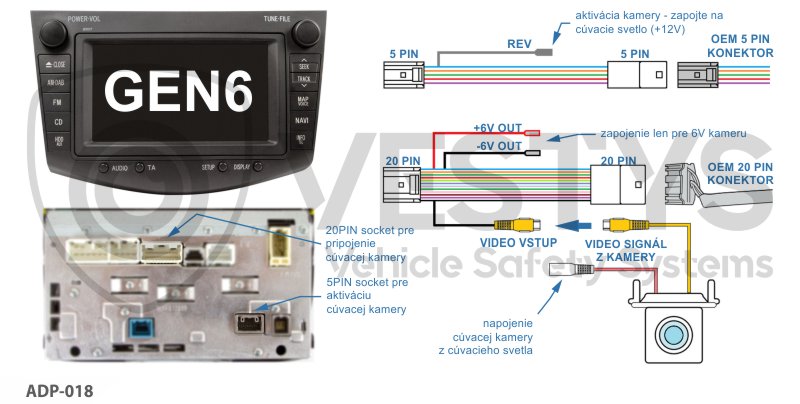

Schéma zapojenia Toyota GEN6:

schéma zapojenia cúvacej kamery na originál monitor Toyota GEN6

Ako zapojiť cúvaciu kameru na originálny monitor Toyota GEN6 si môžete stiahnuť a vytlačiť z tohoto PDF.


BEZPEČNOSTNÉ UPOZORNENIE:
Aj napriek jednoduchej inštalácii odporúčame, aby bol tento druh zariadenia inštalovaný kvalifikovaným technikom. Predídete tým možným škodám alebo ujme na zdraví. Pred kúpou sa poraďte s našou technickou podporou alebo vašim technikom.
