- Dostupnosť: Tovar naskladníme už čoskoro
- Model: ADP-018

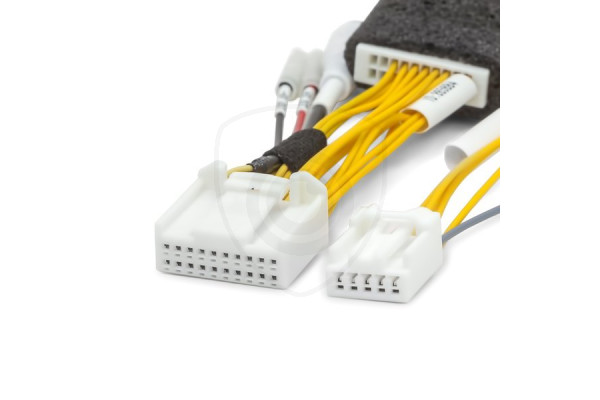

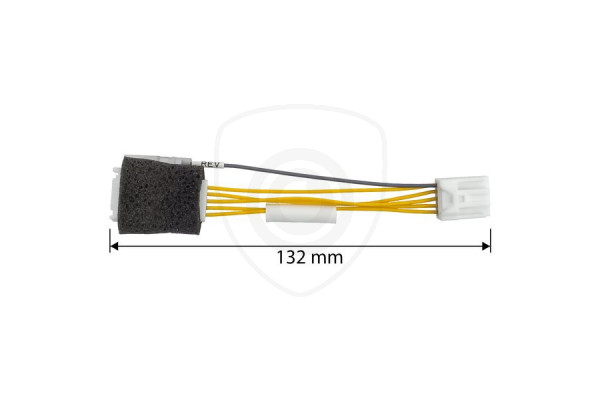

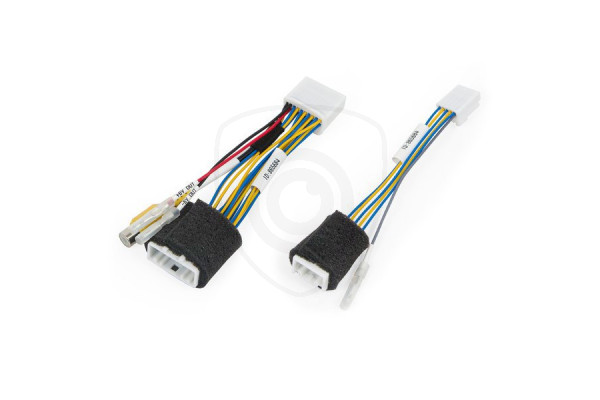

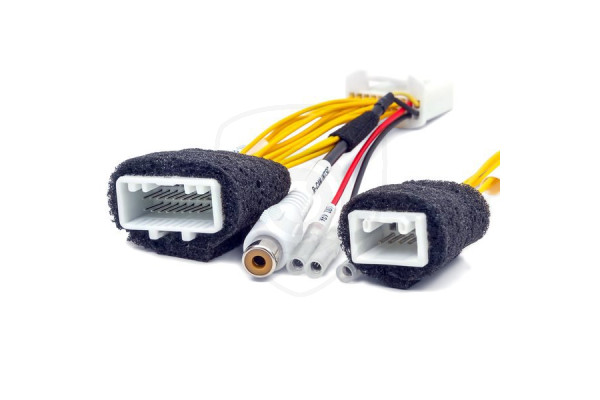

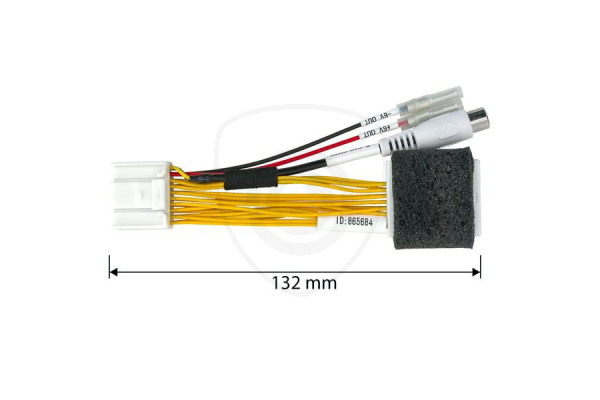

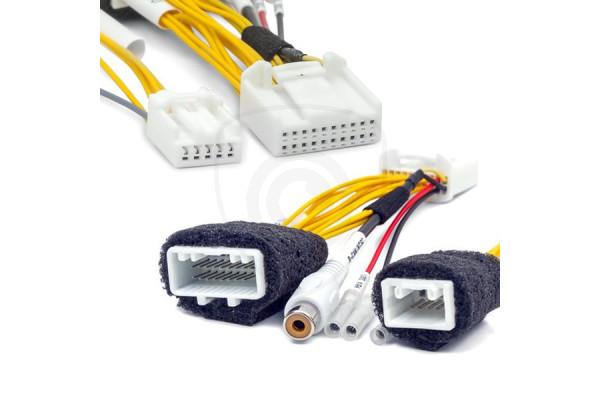

Redukcia na prepojenie cúvacej kamery s originálnym systémom pre vozidlá Toyota GEN5 a GEN6. Pomocou tohto adaptéra budete môcť napojiť cúvaciu kameru bez poškodenia kabeláže vo vozidle. Obraz z cúvacej kamery sa zobrazí automaticky na originálnom displeji po zaradení spiatočky. Parkovacia kamera sa napája na 20 pinový konektor, ako je znázornene v schéme zapojenia a vďaka tomu ostanú zachované všetky ovládacie funkcie v systéme vozidla. Adaptér obsahuje aj špeciálny kábel navrhnutý pre vozidlá, ktoré nemajú aktivačný kábel pre cúvacie kamery. Týmto káblom sa spustí kamera, aj keď ju pôvodne mediálny systém nepodporoval.
POZNÁMKA:
Ak máte cúvaciu kameru na 6V, môžete ju pripojiť aj priamo na 6V výstup, ktorý je vyvedený z adaptéra. V prípade, že je kamera na 12V, pripojte ju klasicky na cúvacie svetlo priamo alebo pomocou relé.
PRED KÚPOU:
Pred kúpou tohto produktu sa, prosím, uistite, že vaše originálne rádio bude kompatibilné s vybraným produktom. Po inštalácií je potrebné kameru zapnúť (odomknúť) cez OBD, resp. cez autodiagnostiku. Naprogramovaním cúvacej kamery cez diagnostiku dáte rádiu informáciu, že má nastavenú cúvaciu kameru a môže ju používať. Ak si nie ste stopercentne istí, kontaktujte našu technickú podporu a pripravte si nasledujúce informácie o vozidle: značka, model, rok výroby, typ autorádia (ak neviete zistiť typ autorádia, pripravte si fotografiu z jeho prednej a zadnej časti a pošlite nám ju emailom).
Prepojovací adaptér pre parkovaciu kameru sedí na tieto mediálne systémy vozidiel Toyota:
- Toyota GEN5
- Toyota GEN6
POZNÁMKA: Je možné pripojiť len kameru s NTSC formátom. V prípade, ak nemáte NTSC formát, odporúčame použiť prevodník.
Kompatibilita vozidiel Toyota GEN5:
| Model | Modelový ročník | Systém | Model autorádia | |
|---|---|---|---|---|
| od | do | |||
| Auris | 2008 | 2014 | GEN5 | TNS510 |
| Avensis | 2006 | 2009 | ||
| Corolla | 2009 | 2010 | ||
| Corolla Verso | 2009 | – | ||
| Hiace | ||||
| Hilux | 2006 | 2011 | ||
| iQ | 2008 | – | ||
| Land Cruiser C150 | 2009 | 2013 | ||
| Prius | 2009 | 2011 | ||
| RAV4 | 2008 | |||
| Urban Cruiser | 2009 | – | ||
| Verso | 2009 | 2011 | ||
| Verso S | 2006 | |||
| Yaris | 2006 | |||
| Model | Modelový ročník | Systém | Model auto rádia | |
|---|---|---|---|---|
| od | do | |||
| Auris | 2006 | 2011 | GEN5 | B9030 (TNS700) B9013 (TNS700) |
| Avensis | 2009 | |||
Kompatibilita vozidiel Toyota GEN6:
| Model | Modelový ročník | Systém | Model autorádia | |
|---|---|---|---|---|
| od | do | |||
| Avensis | 2009 | 2011 | EU GEN6 | B9012 |
| Camry | B9018 | |||
| Hightlander | 2012 | B9028 | ||
| Prius | B9016 / B9019 | |||
| RAV4 | 2013 | B9017 | ||
| Verso | 2012 | B9020 / B9029 | ||

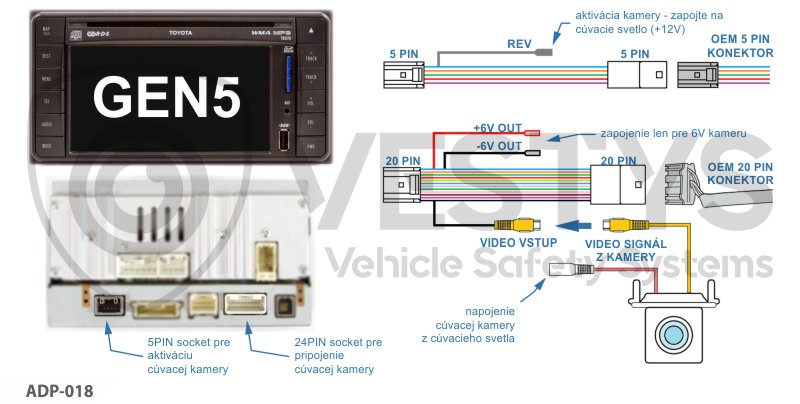

Schéma zapojenia Toyota GEN5:
Ako zapojiť cúvaciu kameru na originálny monitor Toyota GEN5 si môžete stiahnuť a vytlačiť z PDF.

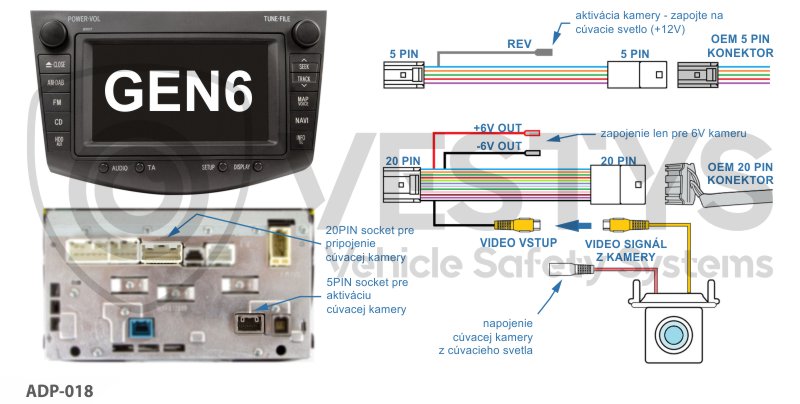

Schéma zapojenia Toyota GEN6:
Ako zapojiť cúvaciu kameru na originálny monitor Toyota GEN6 si môžete stiahnuť a vytlačiť z tohoto PDF.
BEZPEČNOSTNÉ UPOZORNENIE:
Aj napriek jednoduchej inštalácii odporúčame, aby bol tento druh zariadenia inštalovaný kvalifikovaným technikom. Predídete tým možným škodám alebo ujme na zdraví. Pred kúpou sa poraďte s našou technickou podporou alebo vašim technikom.
