- Dostupnosť: Na sklade
- Model: ADP-022
Redukcia na prepojenie cúvacej kamery s originálnym multifunkčným systémom vozidiel Toyota typu MFD GEN5 a GEN6 s navigačným systémom. Pomocou tohto adaptéra môžete napojiť cúvaciu kameru bez poškodenia kabeláže vo vozidle. Obraz z cúvacej kamery sa automaticky zobrazí na originálnom displeji po zaradení spiatočky. Parkovacia kamera sa napája na 24 pinový konektor, ako je znázornene v schéme zapojenia a vďaka tomu ostanú zachované všetky pôvodné ovládacie funkcie v systéme vozidla. Adaptér obsahuje aj špeciálny adaptér navrhnutý pre vozidlá, ktoré nemajú aktivačný kábel pre cúvacie kamery. Pomocou tohto adaptéra sa spustí kamera, aj keď ju pôvodne mediálny systém nepodporoval.
PRED KÚPOU:
Pred kúpou tohto produktu sa, prosím, uistite, že vaše originálne rádio bude kompatibilné s vybraným produktom. Po inštalácií je potrebné kameru zapnúť (odomknúť) cez OBD, resp. cez autodiagnostiku. Naprogramovaním cúvacej kamery cez diagnostiku dáte rádiu informáciu, že má nastavenú cúvaciu kameru a môže ju používať. Ak si nie ste stopercentne istí, kontaktujte našu technickú podporu a pripravte si nasledujúce informácie o vozidle: značka, model, rok výroby, typ autorádia (ak neviete zistiť typ autorádia, pripravte si fotografiu z jeho prednej a zadnej časti a pošlite nám ju emailom).
Prepojovací adaptér pre parkovaciu kameru sedí na tieto mediálne systémy vozidiel Toyota:
- Toyota EU, Asia - Aisin GEN5 DVD Navi
- Toyota US Denso GEN5 DVD Navi
- Toyota US Denso GEN6 DVD Navi
POZNÁMKA: Je možné pripojiť iba kameru s video formátom NTSC. V prípade, že nemáte NTSC formát, odporúčame použiť prevodník.
Kompatibilita Toyota EU, Asia - Aisin GEN5 DVD Navi:
| Model | Modelový ročník | Systém | Model autorádia | |
|---|---|---|---|---|
| od | do | |||
| Auris | 2006 | 2011 | EU, Asia - Aisin GEN5 DVD Navi | B9005 / B9006 |
| Avensis | 2DIN* | |||
| Camry | 2010 | B9007 | ||
| Corola | 2011 | B9005 / 2DIN* | ||
| Corola Verso | 2DIN* | |||
| Hiace | 2010 | |||
| Hilux | ||||
| LC150 | ||||
| Previa | ||||
| RAV4 | B9004 / 2DIN* | |||
| Verso | 2009 | 2DIN* | ||
| Yaris | ||||
| Toyota 2DIN* | 2012 | B9008 / B9013 / B9014 | ||
POZNÁMKA s *: Toyota 2DIN sú autorádiá s jednotnými rozmermi 200 × 100 mm. Model je uvedený na paneli autorádia.

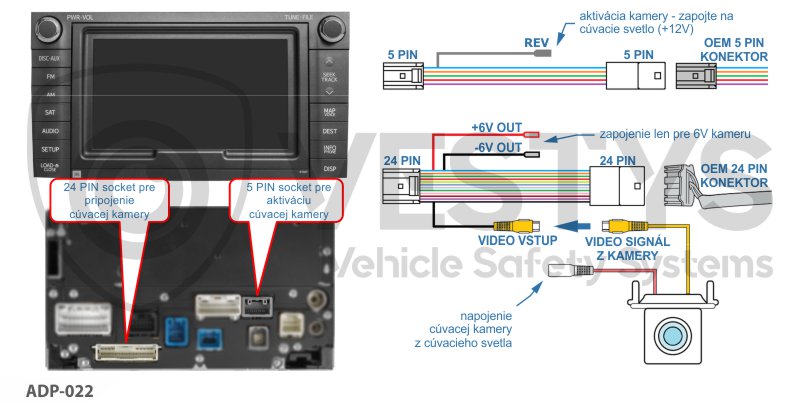

Schéma zapojenia Toyota:
Ako zapojiť cúvaciu kameru s originálnym monitorom Toyota MFD GEN 5 a GEN6 si môžete stiahnuť a vytlačiť z PDF.
BEZPEČNOSTNÉ UPOZORNENIE:
Aj napriek jednoduchej inštalácii odporúčame, aby tento druh zariadenia bol inštalovaný kvalifikovaným technikom. Predídete tým možným škodám alebo ujme na zdraví. Pred kúpou sa poraďte s našou technickou podporou alebo vašim technikom.
