- Dostupnosť: Tovar naskladníme už čoskoro
- Model: ADP-014
Redukcia na pripojenie cúvacej kamery k originálnemu displeju vozidiel Mazda. Pomocou tohto adaptéra budete môcť napojiť cúvaciu kameru bez poškodenia kabeláže vo vozidle. Obraz z cúvacej kamery sa zobrazí automaticky na originálnom displeji po zaradení spiatočky. Parkovacia kamera sa napája na 28 pinový konektor, ako je znázornené v schéme zapojenia a vďaka tomu ostanú zachované všetky ovládacie funkcie v mediálnom systéme vozidla.
POZNÁMKA:
Ak máte cúvaciu kameru na 6V, môžete ju pripojiť aj priamo na 6V výstup, ktorý je vyvedený z adaptéra. V prípade, že je kamera na 12V, pripojte ju klasicky na cúvacie svetlo priamo alebo pomocou relé.
PRED KÚPOU:
Pred kúpou tohto produktu sa, prosím, uistite, že vaše originálne rádio bude kompatibilné s vybraným produktom. Po inštalácií je potrebné kameru zapnúť (odomknúť) cez OBD, resp. cez autodiagnostiku. Naprogramovaním cúvacej kamery cez diagnostiku dáte rádiu informáciu, že má nastavenú cúvaciu kameru a môže ju používať. Ak si nie ste stopercentne istí, kontaktujte našu technickú podporu a pripravte si nasledujúce informácie o vozidle: značka, model, rok výroby, typ autorádia (ak neviete zistiť typ autorádia, pripravte si fotografiu z jeho prednej a zadnej časti a pošlite nám ju emailom).
Prepojovací adaptér pre parkovaciu kameru sedí na tieto mediálne systémy vozidiel Mazda:
- MZD Connect bez navigačného systemu
- MZD Connect s navigačným systémom
- BOSE
- alebo iný výrobca audio systému
POZNÁMKA: Je možné pripojiť iba kameru s video formátom NTSC. V prípade, že nemáte NTSC formát, odporúčame použiť prevodník.
Kompatibilita vozidiel Mazda:
| Model | Modelový ročník | System | Ďalšie podmienky kompatibility |
|
|---|---|---|---|---|
| od | do | |||
| Mazda 2 | 2014 | – | MZD Connect s OEM navigačným systémom MZD Connect bez OEM navigačného systému BOSE alebo iný výrobca audio systému |
7" OEM monitor |
| Mazda 3 | 2014 | 2018 | ||
| Mazda 3 Sedan | 2014 | |||
| Mazda 6 | 2015 | – | ||
| Mazda CX-3 | 2014 | |||
| Mazda CX-4 | 2016 | |||
| Mazda CX-5 | 2015 | |||
| Mazda CX-7 | 2017 | |||
| Mazda CX-9 | 2015 | |||
| Mazda MX-5* | 2014 | |||
| Mazda Miata* | 2016 | |||
* - kamera bude musieť byť napájaná výhradne z cúvacieho svetla, pretože hlavná jednotka nemá výstup pre +6V.

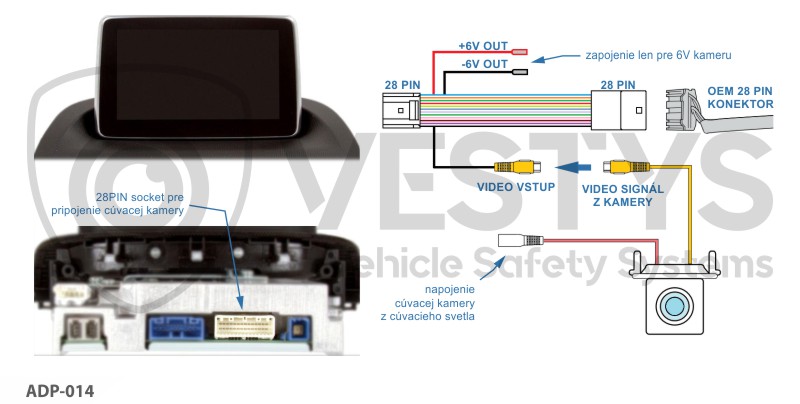

Schéma zapojenia:
Ako zapojiť cúvaciu kameru k originálnemu monitoru Mazda si môžete stiahnuť a vytlačiť z PDF.
BEZPEČNOSTNÉ UPOZORNENIE:
Aj napriek jednoduchej inštalácii odporúčame, aby bol tento druh zariadenia inštalovaný kvalifikovaným technikom. Predídete tým možným škodám alebo ujme na zdraví. Pred kúpou sa poraďte s našou technickou podporou alebo vašim technikom.
