- Dostupnosť: Tovar naskladníme už čoskoro
- Model: ADP-019
Redukcia na prepojenie cúvacej kamery s originálnym monitorom pre vozidlá Mazda s modelovými rokmi 2006 - 2014. Pomocou tohto adaptéra budete môcť napojiť cúvaciu kameru bez poškodenia kabeláže vo vozidle. Obraz z cúvacej kamery sa zobrazí na originálnom displeji po zaradení spiatočky. Parkovacia kamera sa napája na 4 pinový konektor, ako je znázornené v schéme zapojenia a vďaka tomu sú zachované všetky pôvodné ovládacie funkcie v systéme vozidla. V závislosti od modelu vášho autorádia môže byť 4 pinový soket umiestnený na inom mieste, ako je znázornené na obrázku.
POZNÁMKA:
V niektorých prípadoch môže byť potrebné zapojiť signál aktivácie cúvacej kamery (REV) v elektroinštalácii hlavnej jednotky. V tomto prípade je k adaptéru pribalený aj samostatný sivý kábel (REV) s inštaláciou, ako je uvedené v schéme zapojenia na +12V z cúvacieho svetla. Správne pripojenie aktivačného (REV) káblu môžete skontrolovať aj v menu diagnostiky.
PRED KÚPOU:
Pred kúpou tohto produktu sa, prosím, uistite, že vaše originálne rádio bude kompatibilné s vybraným produktom. Po inštalácií je potrebné kameru zapnúť (odomknúť) cez OBD, resp. cez autodiagnostiku. Naprogramovaním cúvacej kamery cez diagnostiku dáte rádiu informáciu, že má nastavenú cúvaciu kameru a môže ju používať. Ak si nie ste stopercentne istí, kontaktujte našu technickú podporu a pripravte si nasledovné informácie o vozidle: značka, model, rok výroby, typ autorádia (ak neviete zistiť typ autorádia, tak si pripravte fotografiu z jeho prednej a zadnej časti a pošlite nám ju emailom).
Prepojovací adaptér pre parkovaciu kameru sedí na tieto mediálne systémy Mazda:
- 7" monitor s DVD navigáciou
- NB1 6,5" monitor s/ bez DVD navigácie
POZNÁMKA: Je možné pripojiť iba kameru s video formátom NTSC. V prípade, že nemáte NTSC formát, odporúčame použiť prevodník.
Kompatibilita vozidiel Mazda:
| Model | Modelový ročník | Systém | Uhlopriečka obrazovky | Trh predaja vozidiel | |
|---|---|---|---|---|---|
| od | do | ||||
| 5 | 2008 | 2012 | s DVD navigáciou | 7" | US/ CA/ BR/ JP |
| 6 Sedan | |||||
| 6 Wagon | |||||
| 6 Hatchback | |||||
| CX-7 | 2006 | ||||
| CX-9 | 2007 | ||||
| Model | Modelový ročník | Systém | Uhlopriečka obrazovky | Trh predaja vozidiel | |
|---|---|---|---|---|---|
| od | do | ||||
| 2 | 2012 | 2014 | NB1 s/ bez navigácie | 6.5" | US/CA/BR/JP |
| 3 | AU/EU/US/CA/BR/JP | ||||
| 6 | |||||
| CX-5 | |||||
| CX-9 | |||||
Nekompatibilita s vozidlami Mazda:
| Model | Modelový ročník | Systém | Trh predaja vozidiel | |
|---|---|---|---|---|
| od | do | |||
| CX-9 | 2012 | 2014 | 4,5" farebný monitor |
všetky trhy |
| Všetky Mazda vozidlá | 2011 | 2DIN SANYO TomTom (NVA-SD8110 model) |
||

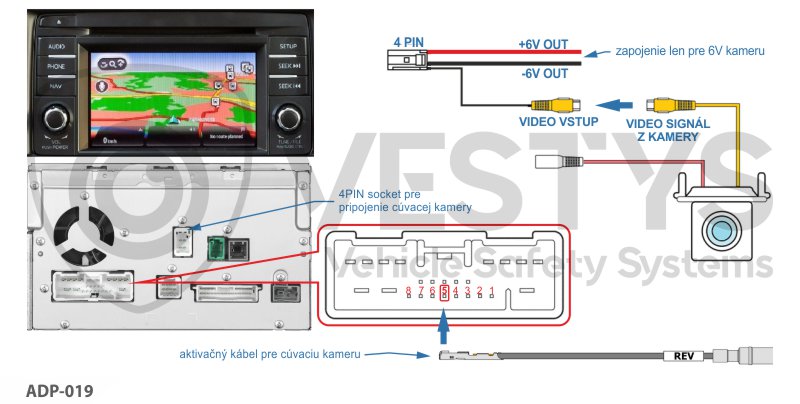

Schéma zapojenia Mazda:
Ako zapojiť cúvaciu kameru na originálny monitor Mazda si môžete stiahnuť a vytlačiť z PDF.
BEZPEČNOSTNÉ UPOZORNENIE:
Aj napriek jednoduchej inštalácii odporúčame, aby bol tento druh zariadenia inštalovaný kvalifikovaným technikom. Predídete tým možným škodám alebo ujme na zdraví. Pred kúpou sa poraďte s našou technickou podporou alebo vašim technikom.
