- Dostupnosť: Na sklade
- Model: ADP-015

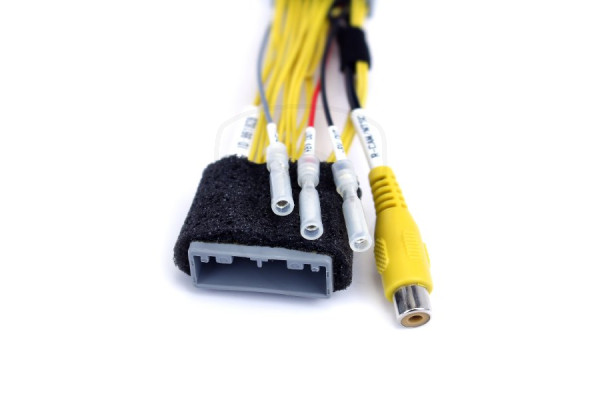

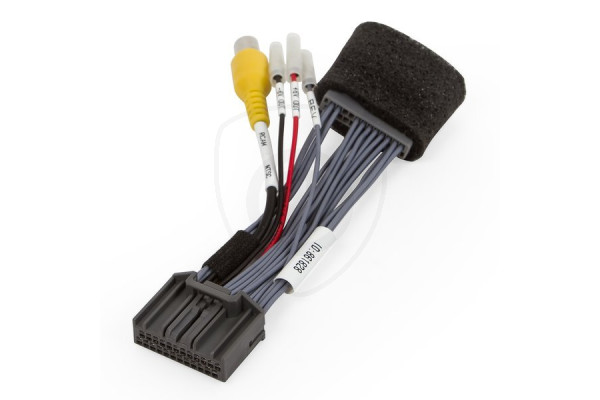

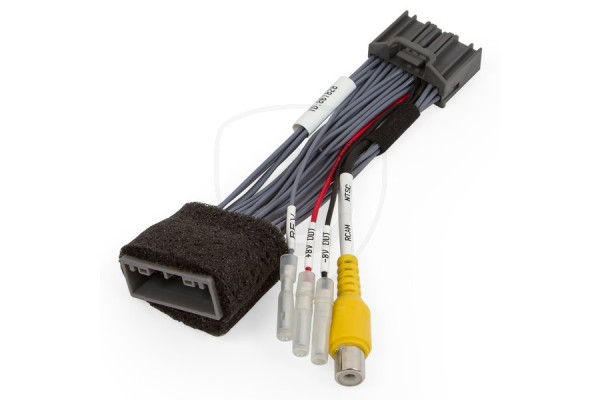

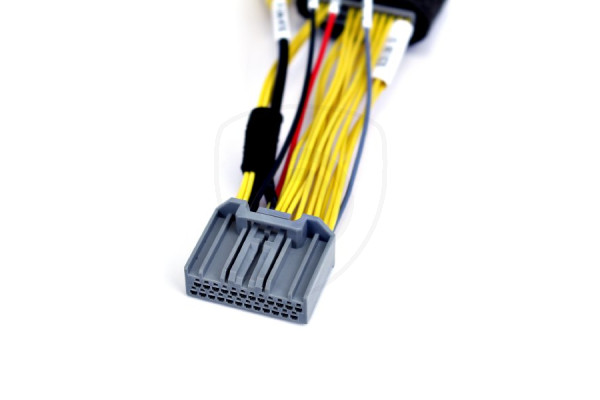

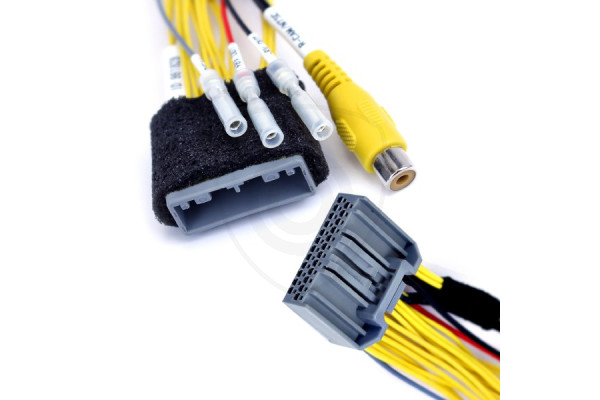

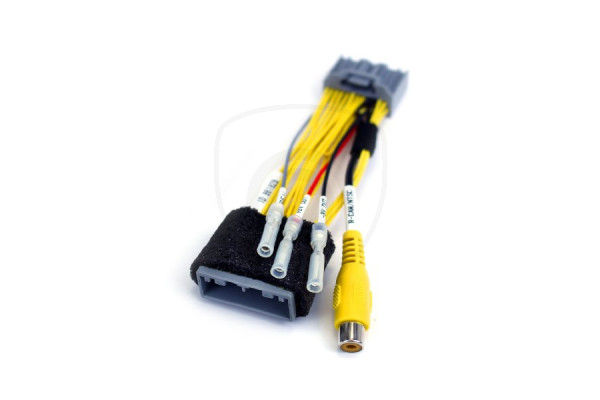

Redukcia pre napojenie cúvacej kamery k originálnemu systému vozidiel Honda s 8" monitorom i-MID. Pomocou tohto adaptéra budete môcť napojiť parkovaciu kameru bez poškodenia kabeláže vo vozidle. Obraz z cúvacej kamery sa zobrazí automaticky na originálnom displeji po zaradení spiatočky. Parkovacia kamera sa napája na 24 pinový konektor, ako je znázornené v schéme zapojenia a vďaka tomu ostanú zachované všetky ovládacie funkcie v mediálnom systéme vozidla.
POZNÁMKA:
Ak máte cúvaciu kameru na 6-8V, môžete ju pripojiť aj priamo na 6-8V výstup, ktorý je vyvedený z adaptéra. V prípade, že je kamera na 12V, pripojte ju klasicky na cúvacie svetlo priamo alebo pomocou relé.
PRED KÚPOU:
Pred kúpou tohto produktu sa, prosím, uistite, že vaše originálne rádio bude kompatibilné s vybraným produktom. Po inštalácií je potrebné kameru zapnúť (odomknúť) cez OBD, resp. cez autodiagnostiku. Naprogramovaním cúvacej kamery cez diagnostiku dáte rádiu informáciu, že má nastavenú cúvaciu kameru a môže ju používať. Ak si nie ste stopercentne istí, kontaktujte našu technickú podporu a pripravte si nasledujúce informácie o vozidle: značka, model, rok výroby, typ autorádia (ak neviete zistiť typ autorádia, pripravte si fotografiu z jeho prednej a zadnej časti a pošlite nám ju emailom).
Prepojovací adaptér pre parkovaciu kameru sedí na tieto mediálne systémy Honda:
- Honda s 8" monitorom i-MID (bezdotykový)
POZNÁMKA: Je možné pripojiť iba kameru s video formátom NTSC. V prípade, že nemáte NTSC formát, odporúčame použiť prevodník.
Kompatibilita vozidiel Honda:
| Model | Modelový ročník | Ďalšie podmienky kompatibility |
|
|---|---|---|---|
| od | do | ||
| Accord | 2013 | – | OEM 8" monitor Honda i-MID (bezdotykový) |
| Accord Coupe | |||
| Accord Hybrid | 2015 | ||
| Accord LX | 2013 | ||
| Accord Plug-In | 2014 | ||
| Accord PHEV | |||
| Crosstour | 2013 | ||
| Odyssey | |||
| Odyssey Touring | 2014 | ||

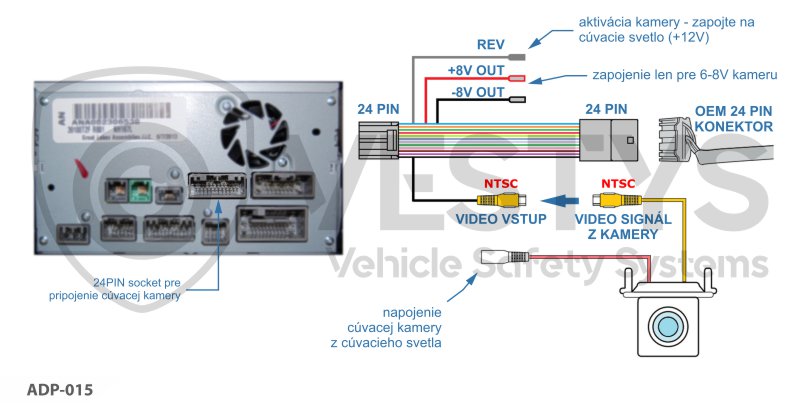

Schéma zapojenia:
Ako zapojiť cúvaciu kameru k originálnemu monitoru Honda 8" i-MID si môžete stiahnuť a vytlačiť z PDF.
BEZPEČNOSTNÉ UPOZORNENIE:
Aj napriek jednoduchej inštalácii odporúčame, aby bol tento druh zariadenia inštalovaný kvalifikovaným technikom. Predídete tým možným škodám alebo ujme na zdraví. Pred kúpou sa poraďte s našou technickou podporou alebo vašim technikom.
