- Dostupnosť: Tovar naskladníme už čoskoro
- Model: ADP-020

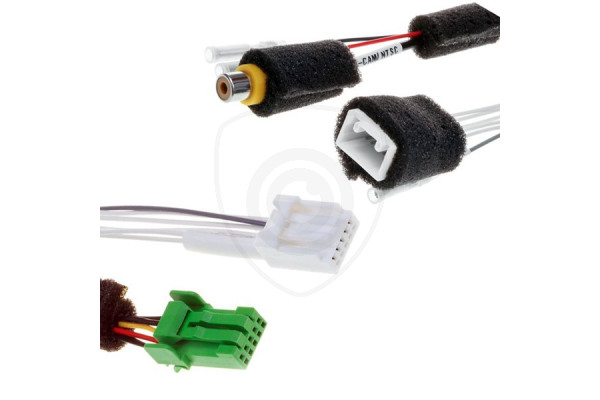

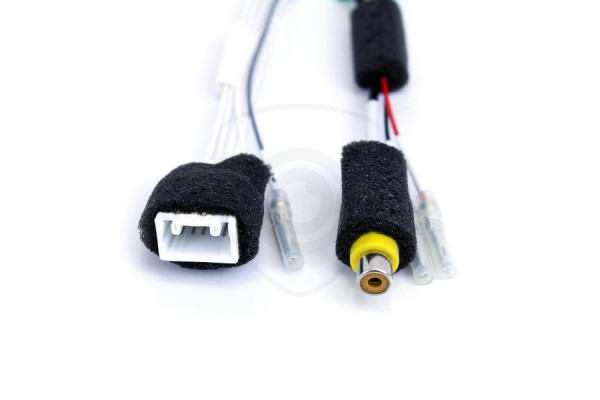

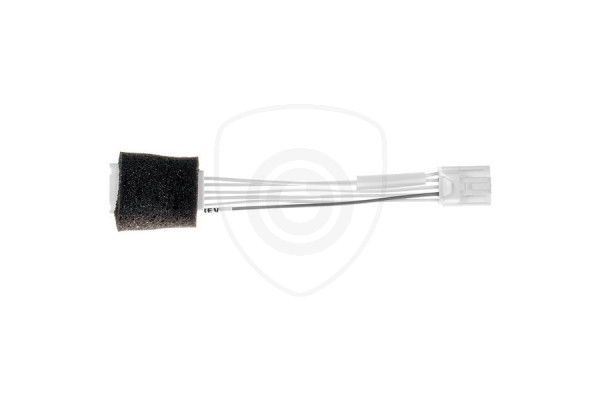

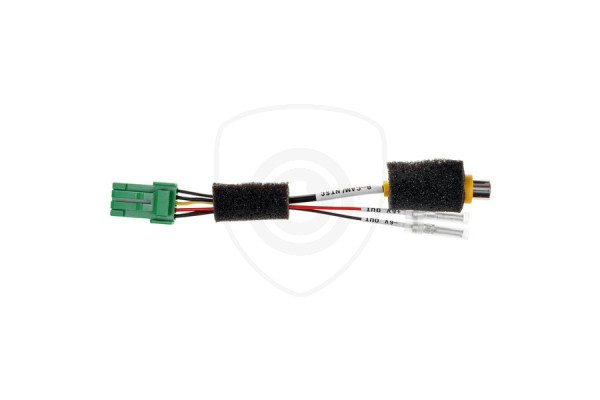

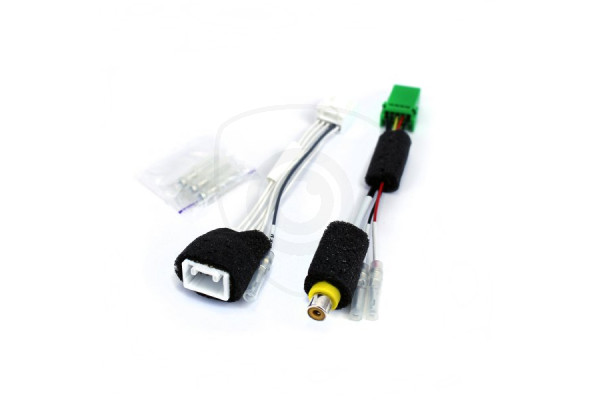

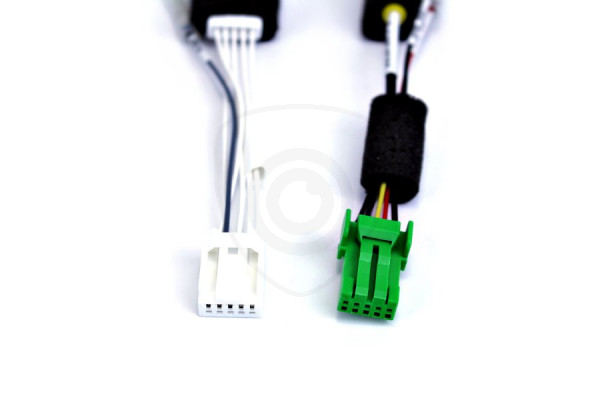

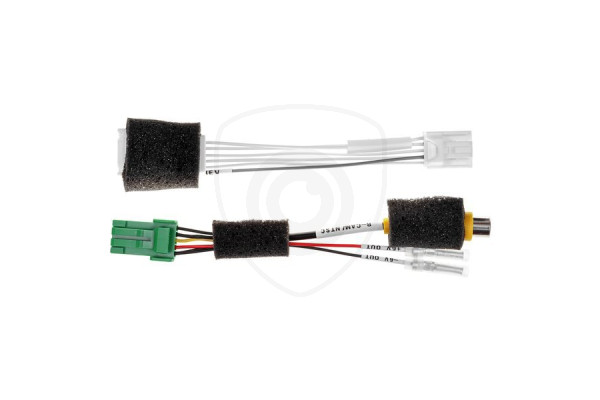

Redukcia pre pripojenie cúvacej kamery k originálnemu displeju vozidiel Suzuki s modelovými rokmi 2012 - 2021. Pomocou tohto adaptéra budete môcť napojiť cúvaciu kameru bez poškodenia kabeláže vo vozidle. Kábel sa pripája zo zadnej časti jednotky originálneho monitora Garmin alebo Suzuki SLDA. Tento prepájací adaptér je totožný s analógový káblom Clarion CCA644 (CCA-644-600). Obraz z parkovacej kamery sa zobrazí na originálnom displeji po zaradení spiatočky. Cúvacia kamera sa napája na 5 pinový konektor, ako je znázornené v schéme zapojenia a vďaka tomu ostanú zachované všetky pôvodné ovládacie funkcie v systéme vozidla. V závislosti od modelu vášho autorádia môže byť 5 pinový soket umiestnený na inom mieste, ako je na obrázku.
POZNÁMKA:
V niektorých prípadoch môže byť potrebné zapojiť signál aktivácie cúvacej kamery (REV) v elektroinštalácii hlavnej jednotky. V tomto prípade je k adaptéru pribalený aj samostatný sivý kábel (REV) s inštaláciou, ako je uvedené v schéme zapojenia na +12V z cúvacieho svetla.
PRED KÚPOU:
Pred kúpou tohto produktu sa, prosím, uistite, že vaše originálne rádio bude kompatibilné s vybraným produktom. Po inštalácií je potrebné kameru zapnúť (odomknúť) cez OBD, resp. cez autodiagnostiku. Naprogramovaním cúvacej kamery cez diagnostiku dáte rádiu informáciu, že má nastavenú cúvaciu kameru a môže ju používať. Ak si nie ste stopercentne istí, kontaktujte našu technickú podporu a pripravte si nasledujúce informácie o vozidle: značka, model, rok výroby, typ autorádia (ak neviete zistiť typ autorádia, pripravte si fotografiu z jeho prednej a zadnej časti a pošlite nám ju emailom).
Prepojovací adaptér pre parkovaciu kameru sedí na tieto mediálne systémy vozidiel Suzuki 2012 - 2021:
- Suzuki Garmin
- Suzuki Bosch SLDA
- 2DIN Clarion: NX503, NX504, NX603, NX604, NX605, FX503, FX504
POZNÁMKA: Je možné pripojiť iba kameru s video formátom NTSC. V prípade, že nemáte NTSC formát, odporúčame použiť prevodník.
Kompatibilita Suzuki Garmin:
| Model | Modelový ročník | Systém | Trh predaja vozidiel | |
|---|---|---|---|---|
| od | do | |||
| Jimny | 2013 | 2018 | Suzuki Garmin | Všetky trhy |
| Kizashi | 2016 | |||
| Grand Vitara | 2012 | 2015 | ||
| Vitara | ||||
| Splash | 2016 | |||
| SX4 | ||||
| SX4 S-Cross | 2013 | |||
Kompatibilita Suzuki SLDA:
| Model | Modelový ročník | Systém | Trh predaja vozidiel | |
|---|---|---|---|---|
| od | do | |||
| Baleno | 2016 | 2021 | Suzuki Bosch SLDA | Všetky trhy |
| Ciaz | ||||
| Ertiga | 2017 | |||
| Hustler | 2016 | |||
| Jimny | 2018 | 2021 | ||
| Ignis | 2016 | 2021 | ||
| Lapin | ||||
| Solio | ||||
| Solio Bandit | ||||
| Spacia | ||||
| Spacia Custom | ||||
| SX4 S-Cross | ||||
| Vitara | 2015 | |||
| Grand Vitara | ||||
| Grand Vitara | 2017 | |||
Kompatibilita 2DIN Clarion:
| Výrobca | Model | Trh predaja vozidiel |
|---|---|---|
| Clarion | NX503 | Systém pre všetky trhy |
| NX504 | ||
| NX603 | ||
| NX604 | ||
| NX605 | ||
| FX503 | ||
| FX504 |

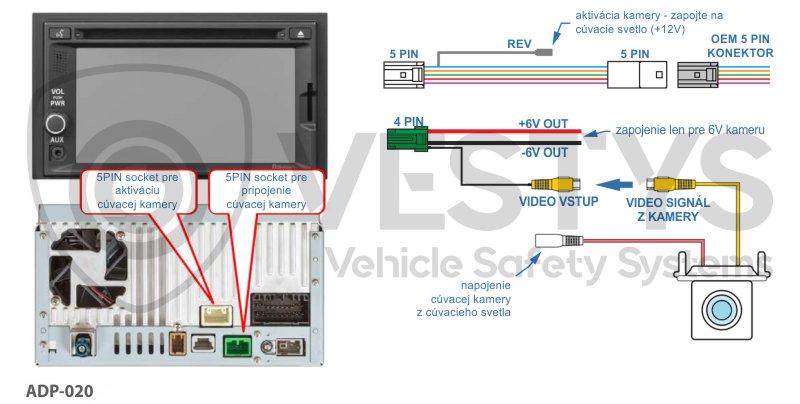

Schéma zapojenia Suzuki:
Ako zapojiť cúvaciu kameru k originálnemu monitoru Suzuki si môžete stiahnuť a vytlačiť z PDF.
BEZPEČNOSTNÉ UPOZORNENIE:
Aj napriek jednoduchej inštalácii odporúčame, aby bol tento druh zariadenia inštalovaný kvalifikovaným technikom. Predídete tým možným škodám alebo ujme na zdraví. Pred kúpou sa poraďte s našou technickou podporou alebo vašim technikom.
