Spínacie relé 12V 40A 4-Pinové s päticou

Spínacie relé 12V 40A je určené pre vozidlá, ku ktorým chcete namontovať cúvaciu kameru. Spínacie relé je súčiastka pozostávajúca zo spínača a cievky (elektromagnetu), ktorá pôsobením elektrického prúdu v jednom obvode zapne, alebo v druhom obvode preruší, elektrický prúd. Pri správnom zapojení funguje spínacie relé tak, že zapína cúvaciu kameru automaticky po zaradení spiatočky, čím eliminuje rušenie z alternátora.
K relé je dodaná aj pätica, s ktorou jednoducho pripojíte napájanú kabeláž.

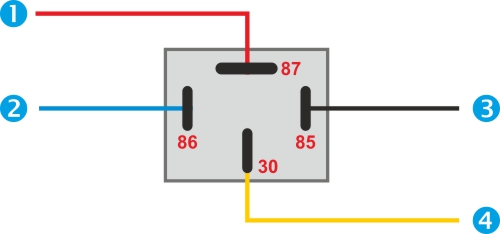

Zapojenie spínacieho relé s cúvacou kamerou

1. Kladné napätie - napojte zo zapaľovača
2. Spínacie kladné napätie - napojte na cúvacie svetlo
3. Uzemnenie - GND (-12V)
4. Výstupné kladné napájanie zo spínacieho relé - napojte na cúvaciu kameru

BEZPEČNOSTNÉ UPOZORNENIE:
Dôrazne odporúčame, aby tento bol tento druh zariadenia inštalovaný kvalifikovaným technikom. Predídete tým možným škodám alebo ujme na zdraví. Pred kúpou sa poraďte s našou technickou podporou alebo vašim technikom.

Technické špecifikácie pre spínacie relé:
