- Stav:: Na sklade
- Kód výrobku: ADP-013
Redukcia na prepojenie cúvacej kamery s originálnym systémom pre vozidlá Toyota (Touch, Touch Go, Touch Go Plus) Subaru (SD Navi) a Scion (Bespoke). Pomocou tohto adaptéra budete môcť napojiť cúvaciu kameru bez poškodenia kabeláže vo vozidle. Obraz z cúvacej kamery sa zobrazí automaticky na originálnom displeji po zaradení spiatočky. Parkovacia kamera sa napája na 16 pinový konektor, ako je znázornené v schéme zapojenia a vďaka tomu ostanú zachované všetky ovládacie funkcie v mediálnom systéme vozidla.
POZNÁMKA:
Ak máte cúvaciu kameru na 6V, môžete ju pripojiť aj priamo na 6V výstup, ktorý je vyvedený z adaptéra. V prípade, že je kamera na 12V, pripojte ju klasicky na cúvacie svetlo priamo alebo pomocou relé.
PRED KÚPOU:
Pred kúpou tohto produktu sa, prosím, uistite, že vaše originálne rádio bude kompatibilné s vybraným produktom. Po inštalácií je potrebné kameru zapnúť (odomknúť) cez OBD, resp. cez autodiagnostiku. Naprogramovaním cúvacej kamery cez diagnostiku dáte rádiu informáciu, že má nastavenú cúvaciu kameru a môže ju používať. Ak si nie ste stopercentne istí, kontaktujte našu technickú podporu a pripravte si nasledujúce informácie o vozidle: značka, model, rok výroby, typ autorádia (ak neviete zistiť typ autorádia, pripravte si fotografiu z jeho prednej a zadnej časti a pošlite nám ju emailom).
Prepojovací adaptér pre parkovaciu kameru sedí na tieto mediálne systémy vozidiel Toyota, Subaru a Scion:
- Toyota Touch
- Toyota Touch GO
- Toyota Touch GO Plus
- Subaru SD Navi
- Scion Bespoke
POZNÁMKA: Je možné pripojiť iba kameru s video formátom NTSC. V prípade, že nemáte NTSC formát, odporúčame použiť prevodník.
Kompatibilita vozidiel Toyota:
| Model | Modelový ročník | Systém | Ďalšie podmienky kompatibility | |
|---|---|---|---|---|
| od | do | |||
| Auris | 2010 | 2014 | Touch Touch&Go Touch&Go Plus | 16 pinový soket zo zadnej časti monitora pre zapojenie káblu |
| Auris Hybrid | 2010 | 2014 | ||
| Avensis | 2011 | 2014 | ||
| Camry | 2011 | 2014 | ||
| Camry Hybrid | 2011 | 2014 | ||
| Corolla | 2011 | 2013 | ||
| Fortuner | 2011 | 2014 | ||
| GT86 | 2012 | 2015 | ||
| Highlander | 2012 | 2014 | ||
| Highlander Hybrid | 2012 | 2014 | ||
| Hilux | 2011 | 2014 | ||
| Matrix | 2011 | 2014 | ||
| Prius | 2011 | 2014 | ||
| Prius C | 2012 | 2014 | ||
| Prius MPV+ | 2012 | 2014 | ||
| Prius Plug-in Hybrid | 2012 | 2014 | ||
| RAV4 | 2010 | 2014 | ||
| Tacoma | 2012 | 2014 | ||
| Venza | 2013 | 2014 | ||
| Verso | 2009 | 2014 | ||
| Verso S | 2010 | 2014 | ||
| Yaris | 2011 | 2014 | ||
| Yaris Hybrid | 2012 | 2014 | ||
Kompatibilita vozidiel Subaru:
| Model | Modelový ročník | Systém | Monitor | Ďalšie podmienky kompatibility | |
|---|---|---|---|---|---|
| od | do | ||||
| BRZ | 2013 | 2014 | SD Navi | FA601US FA632US FA732CS FE678US FE688US FE699US FF215KS FF605US FF615US FM201KS FM401LS FM412LS FM601US FM612US FM622US FM702US FM722US FP606US FV219KS FW602US | 16 pinový soket zo zadnej časti monitora pre zapojenie káblu |
| FRS | 2013 | 2014 | |||
| Forester | 2012 | 2014 | |||
| Impreza | 2012 | 2014 | |||
| Impreza WRX | 2012 | 2014 | |||
| Trezia | 2012 | 2014 | |||
| XV | 2013 | 2014 | |||
| XV Crosstrek | 2013 | 2014 | |||
| WRX | 2014 | 2015 | |||
| WRX STI | 2014 | 2015 | |||

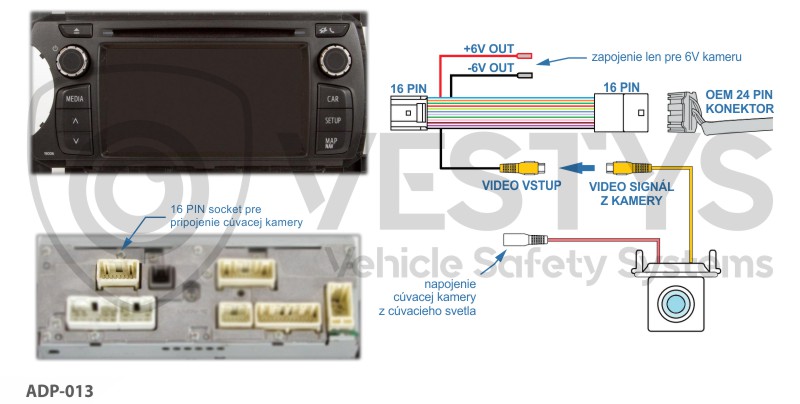

Schéma zapojenia:
Ako zapojiť cúvaciu kameru na originálny monitor Toyota a Subaru si môžete stiahnuť a vytlačiť z PDF.
BEZPEČNOSTNÉ UPOZORNENIE:
Aj napriek jednoduchej inštalácii odporúčame, aby bol tento druh zariadenia inštalovaný kvalifikovaným technikom. Predídete tým možným škodám alebo ujme na zdraví. Pred kúpou sa poraďte s našou technickou podporou alebo vašim technikom.
