Adaptér na pripojenie cúvacej kamery k displeju Mazda 2006 - 2014
20 €
Bez DPH: 16,67 €
  • Dostupnosť: Na sklade
  • Model: ADP-019

Redukcia na prepojenie cúvacej kamery s originálnym monitorom pre vozidlá Mazda s modelovými rokmi 2006 - 2014. Pomocou tohto adaptéra budete môcť napojiť cúvaciu kameru bez poškodenia kabeláže vo vozidle. Obraz z cúvacej kamery sa zobrazí na originálnom displeji po zaradení spiatočky. Parkovacia kamera sa napája na 4 pinový konektor, ako je znázornené v schéme zapojenia a vďaka tomu sú zachované všetky pôvodné ovládacie funkcie v systéme vozidla. V závislosti od modelu vášho autorádia môže byť 4 pinový soket umiestnený na inom mieste, ako je znázornené na obrázku.

POZNÁMKA:
V niektorých prípadoch môže byť potrebné zapojiť signál aktivácie cúvacej kamery (REV) v elektroinštalácii hlavnej jednotky. V tomto prípade je k adaptéru pribalený aj samostatný sivý kábel (REV) s inštaláciou, ako je uvedené v schéme zapojenia na +12V z cúvacieho svetla. Správne pripojenie aktivačného (REV) káblu môžete skontrolovať aj v menu diagnostiky.

PRED KÚPOU:
Pred kúpou tohto produktu sa, prosím, uistite, že vaše originálne rádio bude kompatibilné s vybraným produktom. Po inštalácií je potrebné kameru zapnúť (odomknúť) cez OBD, resp. cez autodiagnostiku. Naprogramovaním cúvacej kamery cez diagnostiku dáte rádiu informáciu, že má nastavenú cúvaciu kameru a môže ju používať. Ak si nie ste stopercentne istí, kontaktujte našu technickú podporu a pripravte si nasledovné informácie o vozidle: značka, model, rok výroby, typ autorádia (ak neviete zistiť typ autorádia, tak si pripravte fotografiu z jeho prednej a zadnej časti a pošlite nám ju emailom).



Prepojovací adaptér pre parkovaciu kameru sedí na tieto mediálne systémy Mazda:

  • 7" monitor s DVD navigáciou
  • NB1 6,5" monitor s/ bez DVD navigácie

POZNÁMKA: Je možné pripojiť iba kameru s video formátom NTSC. V prípade, že nemáte NTSC formát, odporúčame použiť prevodník.


Kompatibilita vozidiel Mazda:



Model Modelový ročník Systém Uhlopriečka obrazovky Trh predaja vozidiel
od do
5 2008 2012 s DVD navigáciou 7" US/ CA/ BR/ JP
6 Sedan
6 Wagon
6 Hatchback
CX-7 2006
CX-9 2007





Model Modelový ročník Systém Uhlopriečka obrazovky Trh predaja vozidiel
od do
2 2012 2014 NB1 s/ bez navigácie 6.5" US/CA/BR/JP
3 AU/EU/US/CA/BR/JP
6
CX-5
CX-9




Nekompatibilita s vozidlami Mazda:

Model Modelový ročník Systém Trh predaja vozidiel
od do
CX-9 2012 2014 4,5"
farebný monitor
všetky trhy
Všetky Mazda vozidlá 2011 2DIN SANYO TomTom
(NVA-SD8110 model)

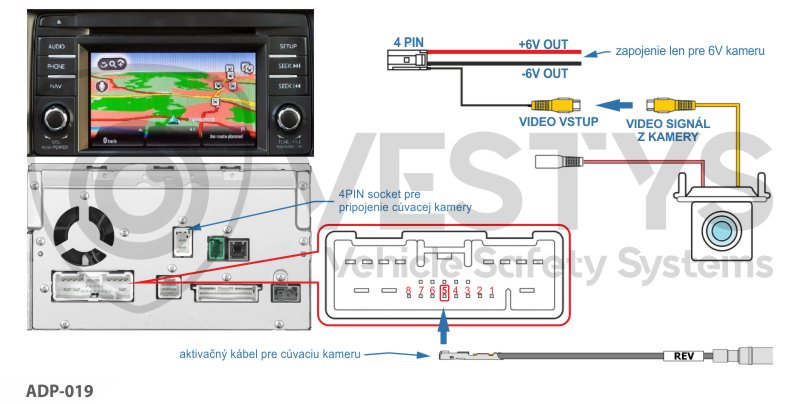

Schéma zapojenia Mazda:

zapojenie cúvacej kamery na originál monitor Mazda

Ako zapojiť cúvaciu kameru na originálny monitor Mazda si môžete stiahnuť a vytlačiť z PDF.


BEZPEČNOSTNÉ UPOZORNENIE:
Aj napriek jednoduchej inštalácii odporúčame, aby bol tento druh zariadenia inštalovaný kvalifikovaným technikom. Predídete tým možným škodám alebo ujme na zdraví. Pred kúpou sa poraďte s našou technickou podporou alebo vašim technikom.
