- Dostupnosť: Tovar naskladníme už čoskoro
- Model: CC-023

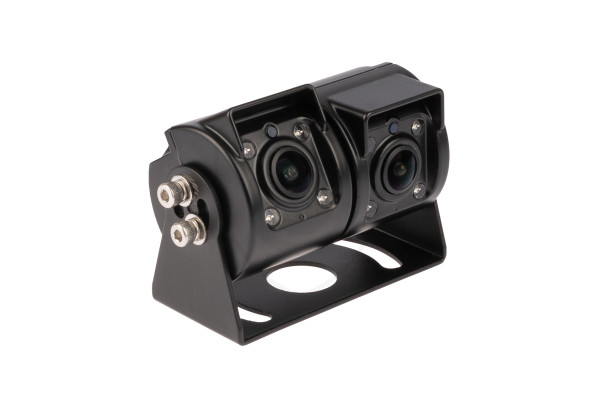

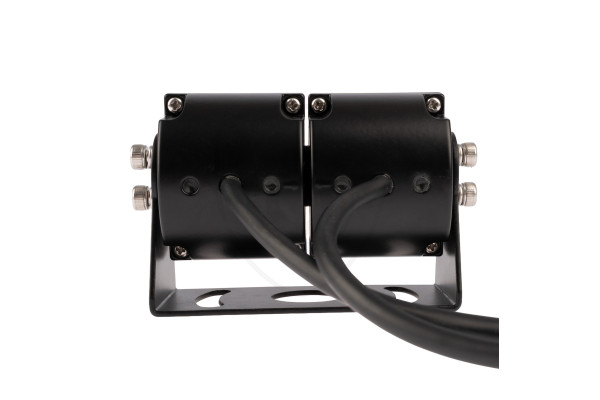

Dva pohľady z jednej kompaktnej kamery
Kompaktná AHD dvojkamera VESTYS DUO Mini je praktické riešenie pre vozidlá, pri ktorých potrebujete sledovať dve rozdielne oblasti za vozidlom. V jednom malom tele sú umiestnené dve samostatné kamery, pričom každú z nich môžete nasmerovať nezávisle od druhej.
Vďaka tomu nemusíte na vozidlo montovať dve samostatné cúvacie kamery. Jedna kompaktná jednotka poskytne dva samostatné pohľady a zaberie iba jedno montážne miesto.
Jedna optika na ťažné zariadenie, druhá na príves
Najväčšou výhodou dvojkamery je možnosť nastaviť každú optiku do iného smeru. Jednu kameru môžete nasmerovať viac nadol a sledovať pomocou nej ťažné zariadenie alebo priestor bezprostredne za vozidlom. Druhá kamera môže byť nastavená viac dozadu a poskytovať prehľad napríklad o prívese, vozíku alebo priestore za vozidlom.
Takéto riešenie je praktické najmä pri karavanoch, dodávkach, nákladných vozidlách a automobiloch, ktoré pravidelne používajú príves. Pri manévrovaní nemusíte voliť medzi detailným pohľadom tesne za vozidlom a širším pohľadom do diaľky – k dispozícii môžete mať oba.

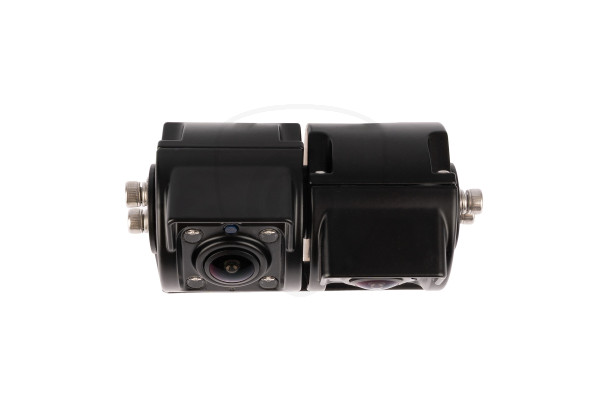

Každú kameru nastavíte samostatne
Obe kamerové časti sú uložené v spoločnom držiaku, ale ich polohu je možné nastavovať nezávisle. Rozdiel smerovania medzi jednotlivými optikami môže byť približne 80°.

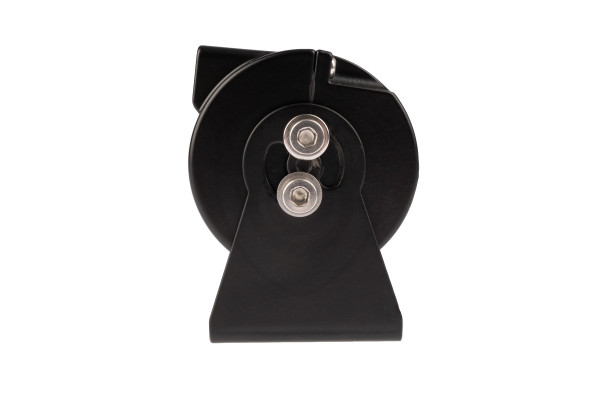

Po nastavení požadovanej polohy sa jednotlivé kamerové časti zaistia bočnými skrutkami. Kameru si tak môžete prispôsobiť konkrétnej výške montáže, konštrukcii vozidla aj oblasti, ktorú potrebujete sledovať.
Kompaktné rozmery šetria miesto

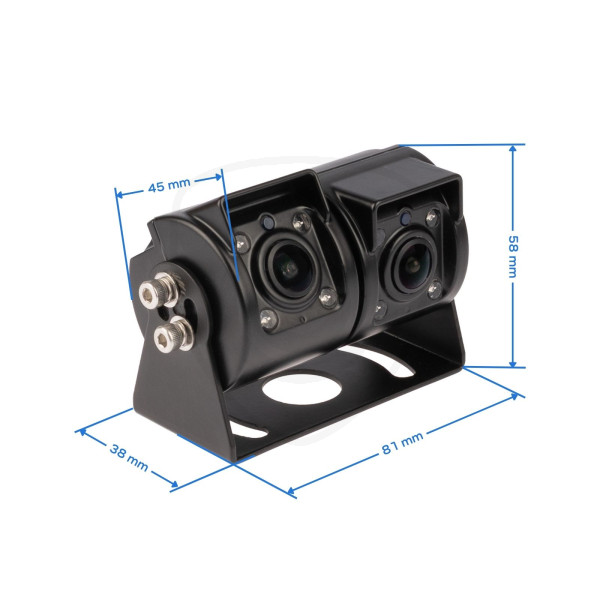

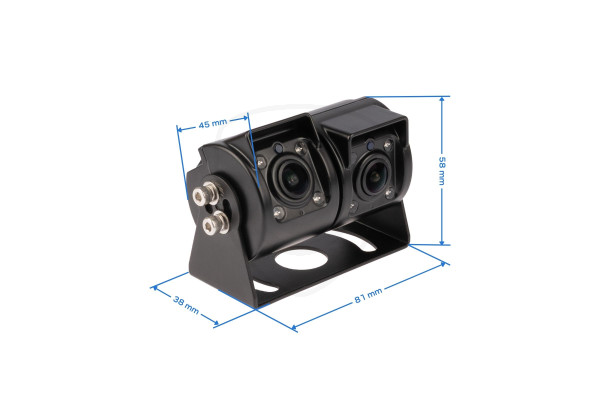

Dve samostatné kamery sú integrované do veľmi kompaktného celku. Celková šírka zostavy je približne 81 mm a výška približne 58 mm. Hĺbka montážnej základne je približne 38 mm, pričom samotná kamerová časť dosahuje približne 45 mm.
Malé rozmery sú výhodou najmä na miestach, kde nie je dostatok priestoru na montáž dvoch klasických kamier vedľa seba. Namiesto dvojitej montáže, dvoch samostatných držiakov a väčšieho priestoru získate dve kamery v jednej kompaktnej zostave.
AHD obraz pre presnejšie manévrovanie
Obe kamery využívajú AHD obrazový signál, ktorý poskytuje kvalitný a detailný obraz vhodný na presné cúvanie a manévrovanie. Kamera pracuje vo videosystéme NTSC so snímkovou frekvenciou 25 fps.
Pre správne zobrazenie obrazu je potrebné použiť monitor kompatibilný s AHD kamerami. Ak chcete využívať obe optiky samostatne, monitor musí disponovať minimálne dvoma vhodnými kamerovými vstupmi alebo podporovať pripojenie viacerých kamier.
Záber každej optiky až 140°
Každá kamera poskytuje pozorovací uhol približne 140°. V kombinácii s nezávislým mechanickým nastavením tak môžete vytvoriť dva rozdielne pohľady podľa toho, čo potrebujete mať počas jazdy alebo cúvania pod kontrolou.
Jedna optika môže poskytovať detailnejší pohľad na blízky priestor, zatiaľ čo druhá pokryje väčšiu oblasť ďalej za vozidlom.
IR prisvietenie pri slabom osvetlení

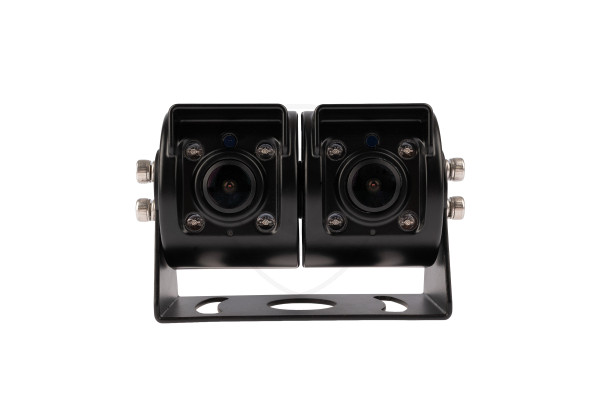

Každá kamerová optika je vybavená 4 IR LED diódami pre prisvietenie. Svetelná citlivosť kamery je približne 0,01 Lux, čo pomáha zachovať použiteľný obraz aj pri zhoršených svetelných podmienkach.
Prisvietenie sa automaticky zapína pri znížených svetelných podmienkach.
Dva samostatné 4-PIN výstupy
Hoci sú obe kamery umiestnené v jednom tele, každá poskytuje samostatný obrazový signál. Pomocou pribaleného prepojovacieho kábla získate dva samostatné 4-PIN kamerové konektory.
Každú optiku tak môžete pripojiť do vlastného kamerového vstupu monitora. Pri monitore podporujúcom zobrazenie viacerých kamier je možné sledovať oba pohľady súčasne, prípadne medzi nimi prepínať podľa možností konkrétneho monitora.
Pre správnu funkciu odporúčame používať kvalitné tienené predlžovacie káble a monitor kompatibilný s AHD kamerami. V prípade, že budete chcieť prepojiť kameru s monitorom, ktorý má iný vstup ako 4-pin, odporúčame použiť vhodný redukčný kábel z našej ponuky.
Napájanie kamery – 12 V z monitora
Kamera je určená na napájanie DC 12 V a pri bežnom zapojení je napájaná priamo z kompatibilného monitora cez 4-PIN kamerový kábel. Nie je preto potrebné viesť ku kamere samostatné napájanie.
Ak je však použitý monitor alebo kamerový systém, ktorý neposkytuje na kamerovom výstupe 12 V, prípadne je kamera zapájaná do vozidla s iným napätím, napríklad 24 V, je potrebné použiť vhodný DC-DC menič / adaptér na 12 V.
Kameru nepripájajte priamo na vyššie napätie ako 12 V. Pred montážou odporúčame overiť výstupné napätie monitora alebo napájacej vetvy, ku ktorej bude kamera pripojená.
Pre karavany, dodávky aj vozidlá s prívesom
Kompaktná dvojkamera je vhodná všade tam, kde jeden pohľad za vozidlo nestačí. Využitie nájde najmä na karavanoch, obytných vozidlách, dodávkach, nákladných automobiloch, pracovných vozidlách, strojoch a vozidlách s prívesom alebo vozíkom.
Praktická je tiež na vozidlách, kde chcete mať počas jazdy pod kontrolou pripojený príves a zároveň potrebujete pri cúvaní vidieť priestor bezprostredne pri zadnej časti vozidla.
Funkcie a parametre kamery:
Rozlíšenie kamery:
Kamera je v ponuke vo variante analógového vysokého rozlíšenia (AHD) 1080p. Kameru s AHD rozlíšením pripojíte len k monitoru s vysokým rozlíšením, resp. s podporou AHD kamier.
Kvalitná optika a širokouhlý záber:
Vonkajšia a vnútorná šošovka kamery je vyrobená zo skla, čo zaručí presné vykreslenie obrazu a odolnosť proti mechanickému poškodeniu. Kamery zachytávajú obraz takmer celej parkovacej plochy v rozpätí až 140°.
Vodeodolnosť:
Kamera má vysokú vodeodolnosť v štandarde IP69K (plná prachotesnosť a odolnosť proti dažďu a striekajúcej (aj tlakovej) vode).
Odolné prevedenie:
Na konštrukciu kamery sú použité moderné materiály, vďaka ktorým má dlhú životnosť. Kamera je odolná aj vďaka tvrdenému sklu, kvalitnému tesneniu či nerezovým skrutkám, ktoré majú antikorózne vlastnosti.
Tienené káble:
Ku kamere ponúkame na výber rôzne dĺžky tienených káblov. Nakoľko ide o pomerne dlhý káblový prenos je podstatné, aby ste použili tienené káble. Káble vyššieho štandardu prenášajú kvalitný obraz do monitora a eliminujú okolité rušivé signály. Nízka kvalita káblov môže zapríčiniť nekvalitný prenos videa (napr. blikanie, neprenesenie obrazu vôbec a pod.).
Zapojenie kamery
Zapojenie, postup a ilustračné schémy ako zapojiť kameru nájdete v návode na použitie pribalenom ku kamere.
Obrázok znázorňuje návrh možného rozmiestnenia kamier na vozidle:
- monitor
- bočná kamera, alebo kamera na sledovanie mŕtveho uhla
- zadná kamera
- pracovné svetlo s kamerou
Technické parametre
Typ: kompaktná AHD dvojkamera
Počet kamier: 2
Nastavenie: každá optika samostatne
Rozdiel smerovania optík: približne 80°
Obrazový systém: AHD / NTSC
Snímková frekvencia: 25 fps
Pozorovací uhol: približne 120° pre každú kameru
Svetelná citlivosť: 0,01 Lux
Prisvietenie: 4 IR LED pri každej optike
Napájanie: DC 12 V ±1 V
Pripojenie: 2× 4-PIN kamerový výstup
Šírka: približne 81 mm
Výška: približne 58 mm
Hĺbka montážnej základne: približne 38 mm
Hĺbka kamerovej časti: približne 45 mm
Farba: čierna

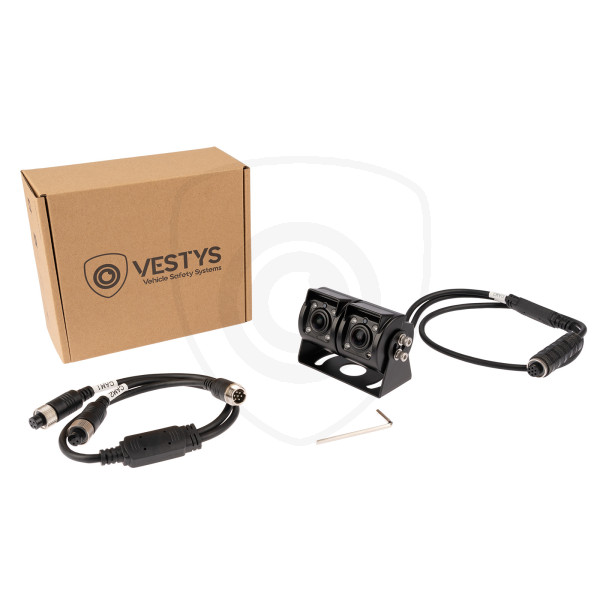

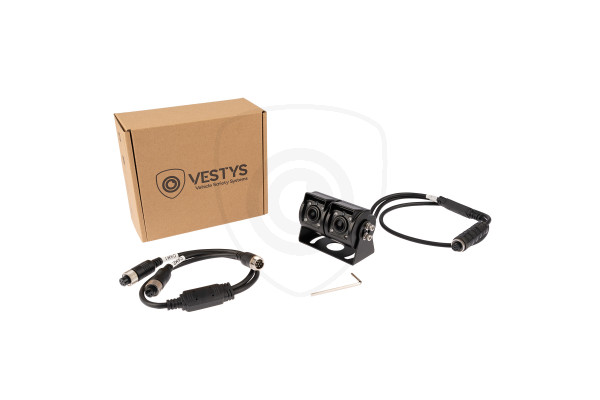

Obsah balenia kamery
- 1x kompaktná AHD dvojkamera VESTYS
- 1x prepojovací kábel s dvoma 4-PIN výstupmi
- 1x imbusový kľúč na nastavenie a aretáciu polohy kamier
- 1x návod v slovenskom jazyku
Dôležité informácie pred objednaním
Kamera používa AHD obrazový signál, preto je potrebné použiť monitor s podporou AHD kamier. Pre samostatné využitie oboch pohľadov musí monitor disponovať minimálne dvoma kompatibilnými kamerovými vstupmi alebo podporovať pripojenie viacerých kamier.
Kamera zároveň vyžaduje napájanie 12 V. Pri kompatibilnom 4-PIN monitore je napájanie štandardne vedené priamo kamerovým káblom. V 24 V systéme alebo pri monitore s iným výstupným napätím je potrebné zabezpečiť vhodnú úpravu napájania na 12 V.
