Adaptér pre cúvaciu kameru k monitoru Nissan Audio bez navigácie

Redukcia na prepojenie cúvacej kamery s originálnym systémom Nissan Audio bez navigácie. Pomocou tohto adaptéra môžete napojiť cúvaciu kameru bez poškodenia kabeláže vo vozidle. Obraz z cúvacej kamery sa zobrazí automaticky na originálnom displeji po zaradení spiatočky. Na displeji sa môžu zobraziť aj dynamické parkovacie čiary (ak nie dynamické, tak statické), ktoré je možné nastaviť v diagnostickom menu vozidla podľa nášho návodu - Nastavenie parkovacích čiar. Dynamické parkovacie čiary sú také čiary, ktoré sa vytáčajú v závislosti od točenia volantu. Statické čiary sú zas rovné pomocné čiary, ktoré vám pomáhajú odhadovať vzdialenosť od objektu. Cúvacia kamera sa napája na 32 pinový konektor, ako je znázornene v schéme zapojenia a vďaka tomu ostanú zachované všetky ovládacie funkcie v mediálnom systéme vozidla.

POZNÁMKA:
Kábel na prepojenie cúvacej kamery je vybavený aj sivým káblom REV. V prípade, ak vo vozidle nie je od výroby nainštalovaný automatický spúšťač kamery, je nutné na kábel REV priviesť +12V prúd zo svetla spiatočky. Po jeho zapojení sa spustí cúvacia kamera akonáhle zaradíte spiatočku.

PRED KÚPOU:
Pred kúpou tohto produktu sa, prosím, uistite, že vaše originálne rádio bude kompatibilné s vybraným produktom. Po inštalácií je potrebné kameru zapnúť (odomknúť) cez OBD, resp. cez autodiagnostiku. Naprogramovaním cúvacej kamery cez diagnostiku dáte rádiu informáciu, že má nastavenú cúvaciu kameru a môže ju používať. Ak si nie ste stopercentne istí, kontaktujte našu technickú podporu a pripravte si nasledujúce informácie o vozidle: značka, model, rok výroby, typ autorádia (ak neviete zistiť typ autorádia, pripravte si fotografiu z jeho prednej a zadnej časti a pošlite nám ju emailom).

Kompatibilita:

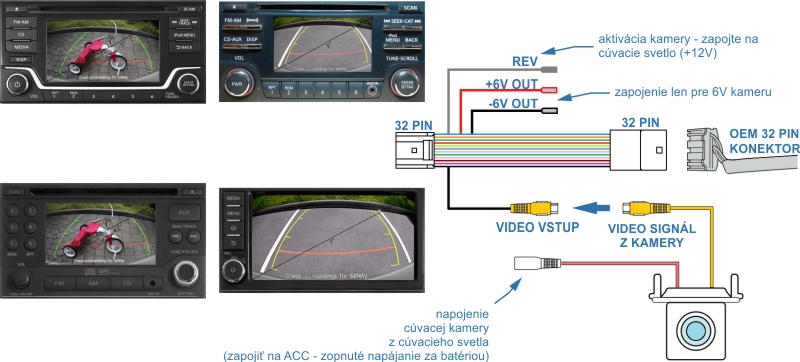

Schéma zapojenia:

Ako nastaviť parkovacie čiary na originálnom displeji Nissan si môžete stiahnuť a vytlačiť PDF.

Ako zapojiť cúvaciu kameru s originálnym monitorom Nissan si môžete stiahnuť a vytlačiť PDF.

BEZPEČNOSTNÉ UPOZORNENIE:
Aj napriek jednoduchej inštalácii odporúčame, aby bol tento druh zariadenia inštalovaný kvalifikovaným technikom. Predídete tým možným škodám alebo ujme na zdraví. Pred kúpou sa poraďte s našou technickou podporou alebo vašim technikom.
