- Model: CC-022
Duálna AHD cúvacia kamera s dvoma nastaviteľnými optikami
Duálna cúvacia kamera VESTYS DUO PRO kombinuje dve samostatné AHD kamery v jednom kompaktnom a odolnom tele. Každú optiku je možné individuálne nastaviť, takže jednou kamerou môžete sledovať priestor tesne za vozidlom a druhou vzdialenejšiu časť za autom, prívesom alebo pracovným strojom.
Vďaka vysokému rozlíšeniu AHD 1080p, širokému pozorovaciemu uhlu 120° a vysokému stupňu ochrany IP69K je kamera vhodná najmä pre dodávky, karavany, obytné autá, nákladné vozidlá, kamióny, autobusy, traktory, stavebné a poľnohospodárske stroje.

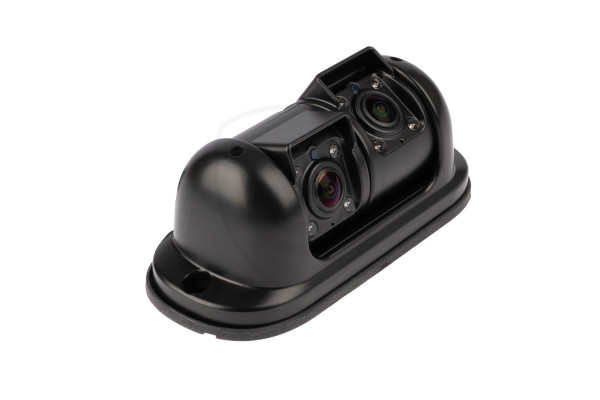

Dve samostatné kamery v jednom tele
Najväčšou výhodou kamery sú dve nezávisle nastaviteľné optiky. Namiesto montáže dvoch samostatných kamier získate dva rozdielne pohľady z jedného montážneho miesta.
Jednu kameru je možné nasmerovať napríklad takmer kolmo nadol na nárazník, ťažné zariadenie alebo bezprostredný priestor za vozidlom, zatiaľ čo druhá môže sledovať priestor ďalej za vozidlom. Rozdiel medzi nastavením jednotlivých optík môže byť približne 80°, takže systém ponúka veľmi dobrú variabilitu pri nastavovaní výsledného obrazu.
Ideálna na sledovanie blízkeho aj vzdialeného priestoru
Duálne prevedenie je praktické najmä pri väčších vozidlách, kde jeden pohľad často nestačí. Kameru možno využiť napríklad na súčasné sledovanie nárazníka a priestoru za vozidlom, prípadne na kontrolu prívesu, ťažného zariadenia alebo pracovného priestoru stroja.
Dvojica kamier môže výrazne uľahčiť cúvanie, parkovanie aj presné manévrovanie v obmedzenom priestore.
AHD obraz až 1080p
Kamera podporuje obrazový formát AHD 1080p pri 25 fps. V porovnaní so štandardnými cúvacími kamerami poskytuje AHD technológia jemnejší a detailnejší obraz, vďaka ktorému sú predmety a prekážky za vozidlom lepšie rozpoznateľné.
Upozornenie: kamera používa AHD obrazový signál, preto musí byť pripojená k monitoru alebo zobrazovaciemu zariadeniu s podporou AHD rozlíšenia.
Široký pozorovací uhol 120°
Každá z oboch kamier poskytuje pozorovací uhol približne 120°. Široký záber umožňuje sledovať nielen priestor priamo za vozidlom, ale aj jeho okolie, čo pomáha pri manévrovaní s rozmernejšími vozidlami alebo pracovnými strojmi.
Viditeľnosť aj za zhoršených svetelných podmienok
Obe optiky sú vybavené vlastným IR LED prisvietením. Kamera dosahuje svetelnú citlivosť približne 0,01 Lux pri použití 4 IR LED diód, vďaka čomu dokáže poskytovať použiteľný obraz aj pri slabom okolitom osvetlení.
Prisvietenie je výhodné najmä pri cúvaní v noci, v skladoch, halách, na pracoviskách alebo na miestach bez dostatočného pouličného osvetlenia.
Odolné prevedenie IP69K
Kamera je určená aj do náročných vonkajších podmienok. Krytie IP69K zabezpečuje vysokú odolnosť proti prachu, vode a intenzívne striekajúcej vode. Kamera je preto vhodná aj na vozidlá a stroje, ktoré sa pravidelne pohybujú v daždi, blate alebo prašnom prostredí.
Pevné telo kamery zároveň chráni optiku pred bežnými mechanickými vplyvmi pri prevádzke vozidla.
Kompaktné rozmery a pevná montáž

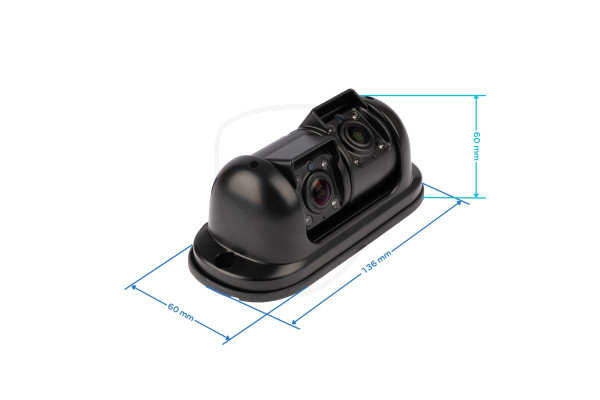

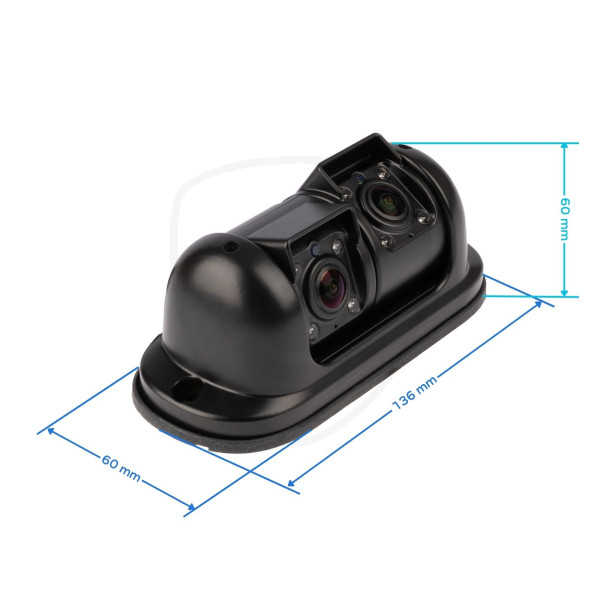

Celá dvojkamera má rozmery približne 136 × 60 × 69 mm. Montážna základňa umožňuje pevné priskrutkovanie na zadnú časť vozidla, strechu, nadstavbu, príves alebo pracovný stroj.
Spodná časť je tvarovaná ako spoločná montážna základňa, takže napriek dvom samostatným optikám stačí na vozidle vytvoriť iba jedno montážne miesto.
Samostatný obraz z oboch kamier
Každá optika poskytuje samostatný video signál. Kameru je preto možné pripojiť napríklad k monitoru s dvoma kamerovými vstupmi alebo k QUAD monitoru, ktorý dokáže zobrazovať viac kamier naraz.
Vďaka tomu môžete medzi jednotlivými pohľadmi prepínať alebo ich pri vhodnom monitore zobrazovať súčasne. Toto riešenie je praktické najmä vtedy, keď chcete mať neustále pod kontrolou blízky aj vzdialenejší priestor za vozidlom.
Bezpečné pripojenie kamery

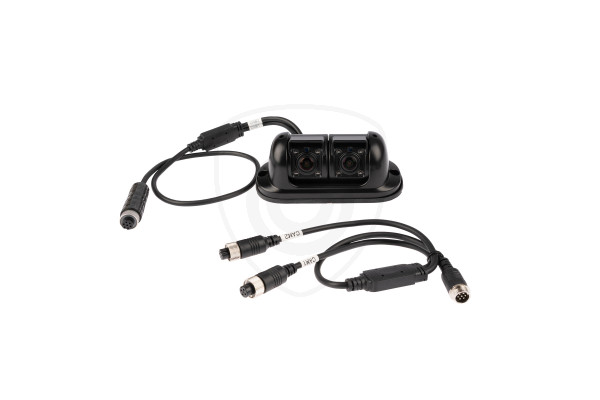

Kamera využíva 4-PIN konektory, ktoré umožňujú prenos video signálu aj napájania prostredníctvom jedného kamerového vedenia. Súčasťou zapojenia je rozbočovací kábel pre samostatné pripojenie oboch kamerových výstupov.
Pre správnu funkciu odporúčame používať kvalitné tienené predlžovacie káble a monitor kompatibilný s AHD kamerami. V prípade, že budete chcieť prepojiť kameru s monitorom, ktorý má iný vstup ako 4-pin, odporúčame použiť vhodný redukčný kábel z našej ponuky.
Napájanie kamery – 12 V z monitora
Kamera je určená na napájanie DC 12 V a pri bežnom zapojení je napájaná priamo z kompatibilného monitora cez 4-PIN kamerový kábel. Nie je preto potrebné viesť ku kamere samostatné napájanie.
Ak je však použitý monitor alebo kamerový systém, ktorý neposkytuje na kamerovom výstupe 12 V, prípadne je kamera zapájaná do vozidla s iným napätím, napríklad 24 V, je potrebné použiť vhodný DC-DC menič / adaptér na 12 V.
Kameru nepripájajte priamo na vyššie napätie ako 12 V. Pred montážou odporúčame overiť výstupné napätie monitora alebo napájacej vetvy, ku ktorej bude kamera pripojená.
4-PIN pripojenie
Vhodná pre úžitkové aj pracovné vozidlá
Duálna kamera je vhodná predovšetkým pre dodávky, karavany, obytné vozidlá, nákladné vozidlá, kamióny, autobusy, traktory, kombajny, stavebné stroje, nakladače, bagre, vysokozdvižné vozíky, prívesy a návesy.
Využitie nájde všade tam, kde je potrebné sledovať z jedného miesta dve rôzne oblasti a klasická kamera s jedným pevným uhlom pohľadu neposkytuje dostatočný prehľad.
Funkcie a parametre kamery:
Rozlíšenie kamery:
Kamera je v ponuke vo variante analógového vysokého rozlíšenia (AHD) 1080p. Kameru s AHD rozlíšením pripojíte len k monitoru s vysokým rozlíšením, resp. s podporou AHD kamier.
Kvalitná optika a širokouhlý záber:
Vonkajšia a vnútorná šošovka kamery je vyrobená zo skla, čo zaručí presné vykreslenie obrazu a odolnosť proti mechanickému poškodeniu. Kamery zachytávajú obraz takmer celej parkovacej plochy v rozpätí až 120°.
Vodeodolnosť:
Kamera má vysokú vodeodolnosť v štandarde IP69 (plná prachotesnosť a odolnosť proti dažďu a striekajúcej (tlakovej) vode).
Odolné prevedenie:
Na konštrukciu kamery sú použité moderné materiály, vďaka ktorým má dlhú životnosť. Kamera je odolná aj vďaka tvrdenému sklu, kvalitnému tesneniu či nerezovým skrutkám, ktoré majú antikorózne vlastnosti.
Tienené káble:
Ku kamere ponúkame na výber rôzne dĺžky tienených káblov. Nakoľko ide o pomerne dlhý káblový prenos je podstatné, aby ste použili tienené káble. Káble vyššieho štandardu prenášajú kvalitný obraz do monitora a eliminujú okolité rušivé signály. Nízka kvalita káblov môže zapríčiniť nekvalitný prenos videa (napr. blikanie, neprenesenie obrazu vôbec a pod.).
Zapojenie kamery
Zapojenie, postup a ilustračné schémy ako zapojiť kameru nájdete v návode na použitie pribalenom ku kamere.
Obrázok znázorňuje návrh možného rozmiestnenia kamier na vozidle:
- monitor
- bočná kamera, alebo kamera na sledovanie mŕtveho uhla
- zadná kamera
- pracovné svetlo s kamerou
Technické parametre
Počet kamier: 2 samostatné optiky
Video systém: AHD / NTSC
Rozlíšenie: 1080p
Snímková frekvencia: 25 fps
Pozorovací uhol: 120° pre každú kameru
Svetelná citlivosť: 0,01 Lux pri IR LED prisvietení
LED prisvietenie: 4 IR LED pre každú optiku
Rozsah vzájomného nastavenia optík: približne 80°
Napájanie: DC 12 V ±1 V, štandardne z monitora cez 4-PIN pripojenie
Stupeň ochrany: IP69K
Pripojenie: 4-PIN
Rozmery: približne 136 × 60 × 69 mm
Farba: čierna

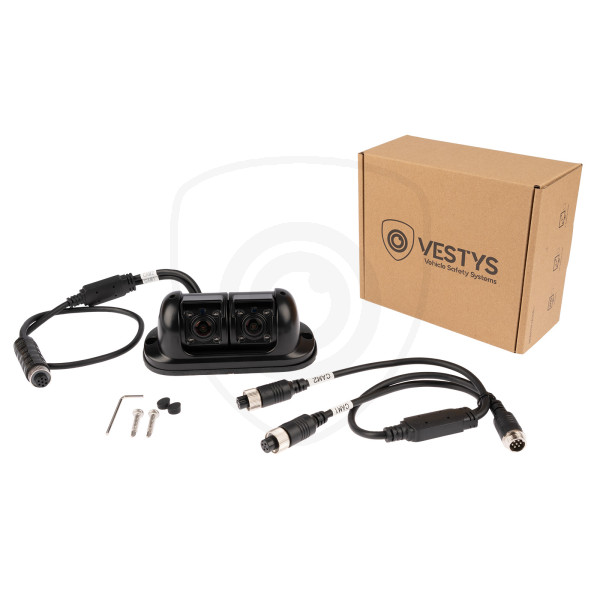

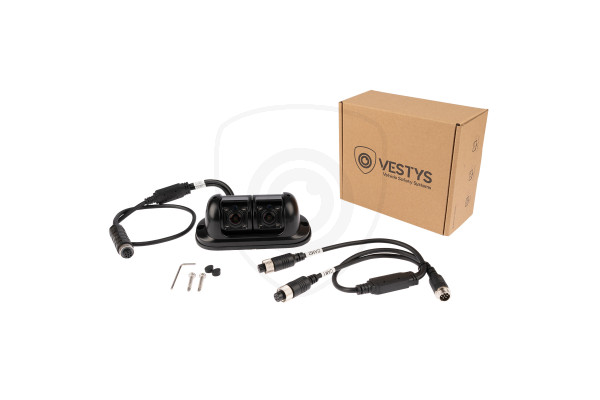

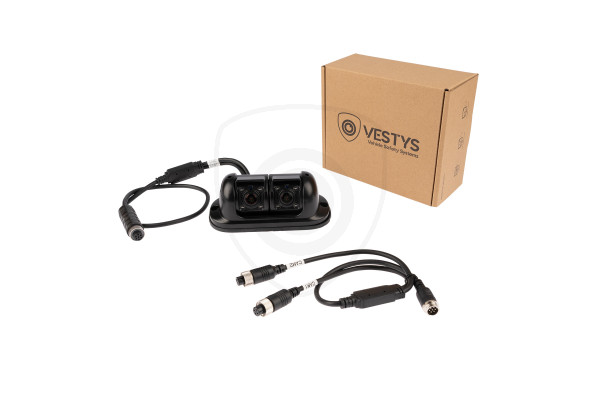

Obsah balenia kamery
- 1x kamera VESTYS dual AHD
- 1x rozbočovací/prepojovací kábel pre obe kamery
- 2x upevňovacia skrutka
- 2x záslepka
- 1x imbusový kľúč na nastavenie a aretáciu polohy optík
- 1x návod v slovenskom jazyku
Dôležité pred kúpou
Pred objednaním odporúčame overiť, či váš monitor podporuje AHD rozlíšenie. Pre využitie oboch optík musí mať monitor minimálne dva kamerové vstupy alebo podporovať pripojenie viacerých kamier. Ak nenapájate kameru priamo z monitora cez 4-PIN (12V), prípadne je kamera zapájaná do vozidla s iným napätím, napríklad 24 V, je potrebné použiť vhodný DC-DC menič / adaptér na 12 V.
