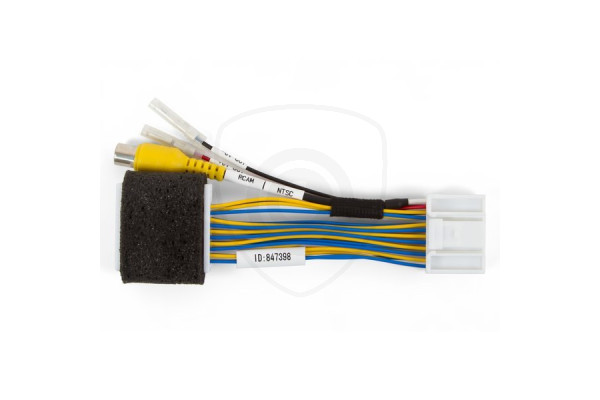

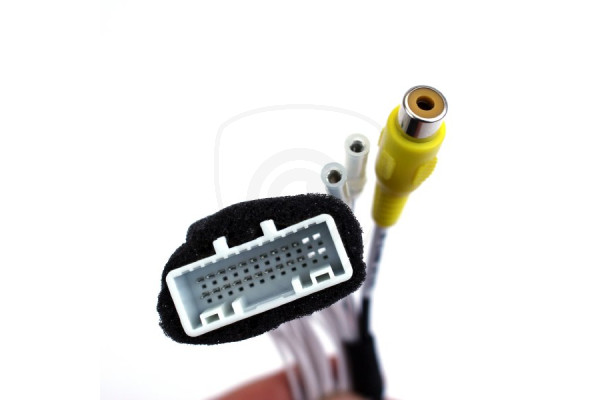

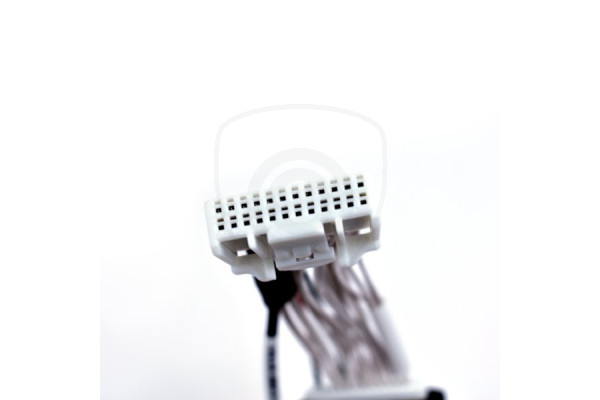

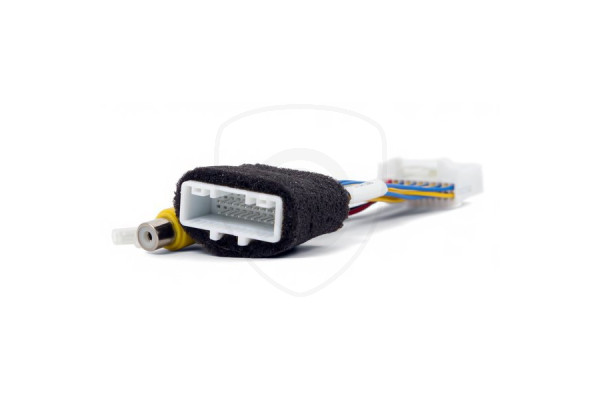

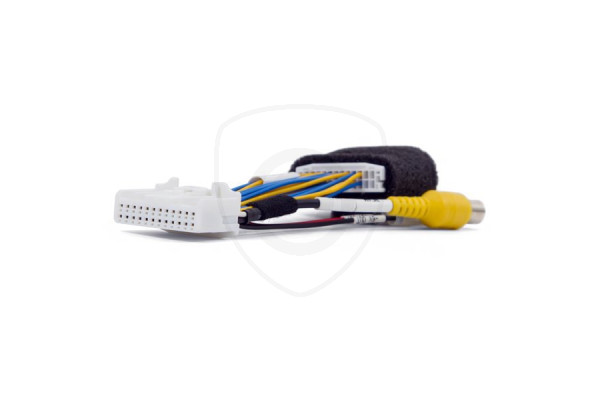

Redukcia na prepojenie cúvacej kamery s originálnym systémom Toyota Touch 2, Touch 2 Go, Touch 2 Go Plus, Entune 2.0 a Link. Pomocou tohoto adaptéra budete môcť napojiť cúvaciu kameru bez poškodenia kabeláže vo vozidle. Obraz z cúvacej kamery sa zobrazí automaticky na originálnom displeji po zaradení spiatočky. Parkovacia kamera sa napája na 24 pinový konektor, ako je znázornene v schéme zapojenia a vďaka tomu ostanú zachované všetky ovládacie funkcie v mediálnom systéme vozidla.
POZNÁMKA:
Ak máte cúvaciu kameru na 6V, tak ju môžete pripojiť aj priamo na 6V výstup, ktorý je vyvedený z adaptéra. V prípade, že je kamera na 12V, pripojte ju klasicky na cúvacie svetlo, či už napriamo alebo pomocou relé.
PRED KÚPOU:
Pred kúpou tohoto produktu sa prosím uistite, že vaše originálne rádio bude kompatibilné s vybraným produktom. V prípade ak si nie ste istý, kontaktujte našu technickú podporu a pripravte si nasledovné informácie o vozidle: značka, model, rok výroby, typ autorádia (ak neviete zistiť typ autorádia, tak si pripravte fotografiu z jeho prednej a zadnej časti a pošlite nám ju emailom).
Prepojovací adaptér pre parkovaciu kameru sedí na tieto mediálne systémy vozidiel Toyota:
- Toyota Touch 2
- Toyota Touch 2 GO
- Toyota Touch 2 GO Plus
- Entune 2.0 Audio
- Entune 2.0 Audio Plus
- Entune 2.0 Premium Audio
- Link
Kompatibilita:
Model | Modelový rok | Systém | Ďalšie podmienky kompatibility | |
---|---|---|---|---|
od | do | |||
Alphard | 2015 | 2017 | Toyota Touch 2 Toyota Touch 2 Go Toyota Touch 2 Go Plus | 24 pin socket zo zadnej časti monitora pre pripojenie káblu |
Auris | 2014 | – | ||
Avensis | 2014 | |||
Camry | 2014 | 2017 | ||
C-HR | 2016 | 2020 | ||
Corolla | 2013 | 2019 | ||
Corolla Sedan | 2013 | – | ||
GT86 | 2016 | |||
Highlander | 2013 | |||
Hilux | 2013 | |||
Land Cruiser 150 | 2013 | |||
Mirai | 2016 | 2019 | ||
Prius+ | 2014 | |||
RAV4 | 2014 | |||
Verso | 2014 | – | ||
Verso S | 2013 | |||
Yaris | 2014 |
Schéma zapojenia:
Ako zapojiť cúvaciu kameru s originálnym monitorom Toyota Touch 2 / Entune / Link si môžete stiahnuť a vytlačiť PDF.
BEZPEČNOSTNÉ UPOZORNENIE:
Aj napriek jednoduchej inštalácii odporúčame, aby tento druh zariadenia bol inštalovaný kvalifikovaným technikom. Predídete tým možným škodám alebo ujme na zdraví. Pred kúpou sa poraďte s našou technickou podporou alebo vašim technikom.
